IGBT Transistörler - Modüller

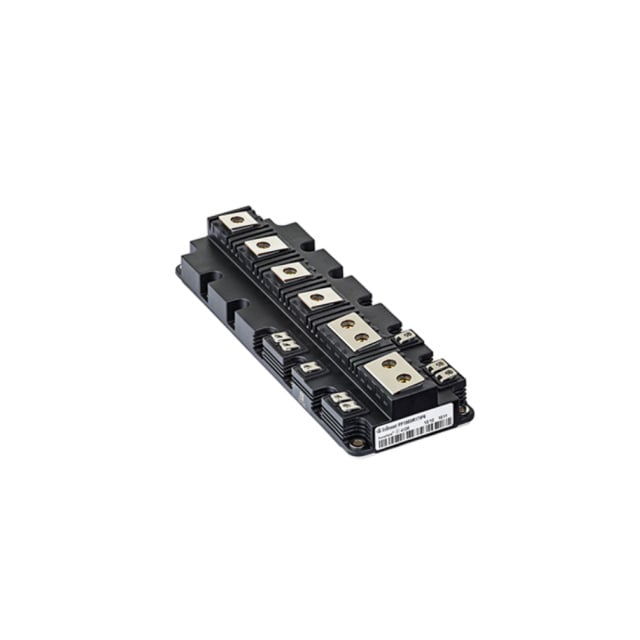

FF1800R12IE5BPSA1
IGBT MOD 1200V 1800A 20MW
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF1800R12IE5BPSA1
FF1800R12IE5BPSA1 Hakkında
FF1800R12IE5BPSA1, Infineon Technologies tarafından üretilen 1200V 1800A kapasiteli IGBT modülüdür. Trench Field Stop teknolojisine dayalı bu modül, 2 bağımsız konfigürasyona sahiptir. Maksimum 2.15V Vce(on) değeri ile düşük konduktif kayıplar sağlar. NTC thermistor entegre edilmiş olup, -40°C ile 175°C arasında çalışma sıcaklığı aralığına sahiptir. 98.5 nF input kapasitansı ve 5 mA maksimum collector cutoff akımı ile yüksek hız anahtarlama uygulamalarına uygundur. Chassis mount modüler tasarımı, endüstriyel güç çevirici, motor kontrol, kaynak makineleri ve UPS sistemlerinde yaygın olarak kullanılır. 20 mW maksimum güç kapasitesi ile zorlu endüstriyel ortamlarda güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 2 Independent |
| Current - Collector (Ic) (Max) | 1800 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 98.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 20 mW |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 1800A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
