IGBT Transistörler - Modüller

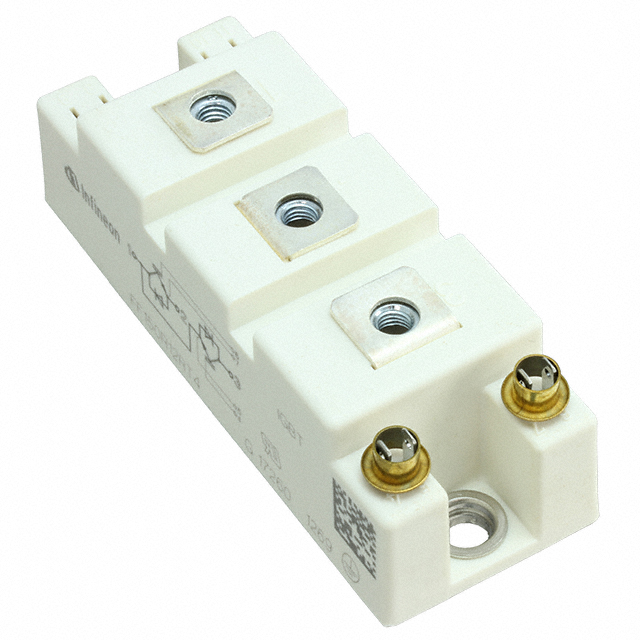

FF150R12RT4HOSA1
IGBT MOD 1200V 150A 790W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF150R12RT4
FF150R12RT4HOSA1 Hakkında
FF150R12RT4HOSA1, Infineon Technologies tarafından üretilen 1200V/150A kapasiteli Half Bridge IGBT modülüdür. Trench Field Stop teknolojisi kullanarak tasarlanan bu modül, yüksek anahtarlama hızı ve düşük iletim kayıpları sunmaktadır. 150°C maksimum junction sıcaklığında 790W güç kapasitesiyle, endüstriyel sürücü uygulamaları, konvertör devreleri ve motor kontrol sistemlerinde kullanılmak üzere geliştirilmiştir. Surface mount pakette sunulan komponentin maksimum Vce(on) değeri 15V gate voltajında 150A akımda 2.15V olup, -40°C ile +150°C arasında işletilebilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Mounting Type | Surface Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 790 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
