IGBT Transistörler - Modüller

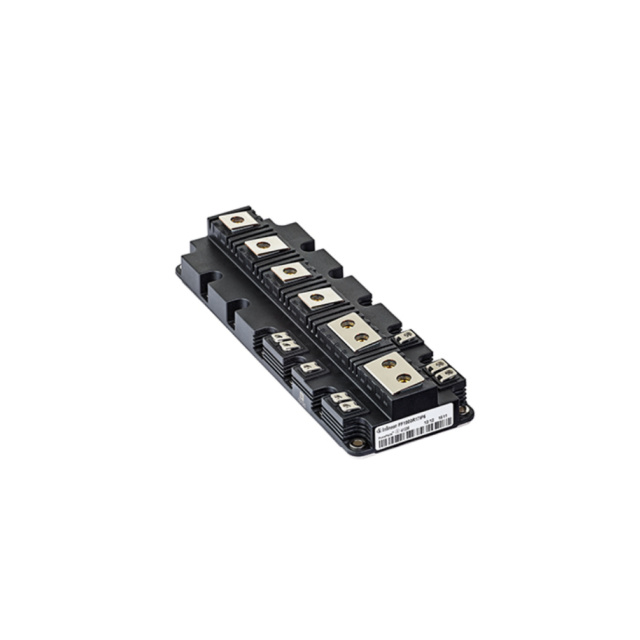

FF1500R17IP5PBPSA1
IGBT MOD 1700V 1500A AGPRIME3+-5
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF1500R17IP5
FF1500R17IP5PBPSA1 Hakkında
FF1500R17IP5PBPSA1, Infineon Technologies tarafından üretilen yüksek akım kapasiteli IGBT modülüdür. Half bridge konfigürasyonunda tasarlanan bu modül, 1700V breakdown voltajı ve 1500A maksimum collector akımı ile güç dönüştürme uygulamalarında kullanılır. Trench Field Stop IGBT teknolojisi ile düşük açılış kaybı (Vce(on) 2.2V @ 15V, 1.5kA) sağlar. AG-PRIME3+-5 paketinde sunulan komponent, -40°C ile 175°C arasında çalışır ve entegre NTC thermistor ile sıcaklık koruması sunar. Industrial güç elektronikleri, motor kontrol, UPS sistemleri ve kaynak cihazları gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 1500 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 1500 W |
| Supplier Device Package | AG-PRIME3+-5 |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 1.5kA |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
