IGBT Transistörler - Modüller

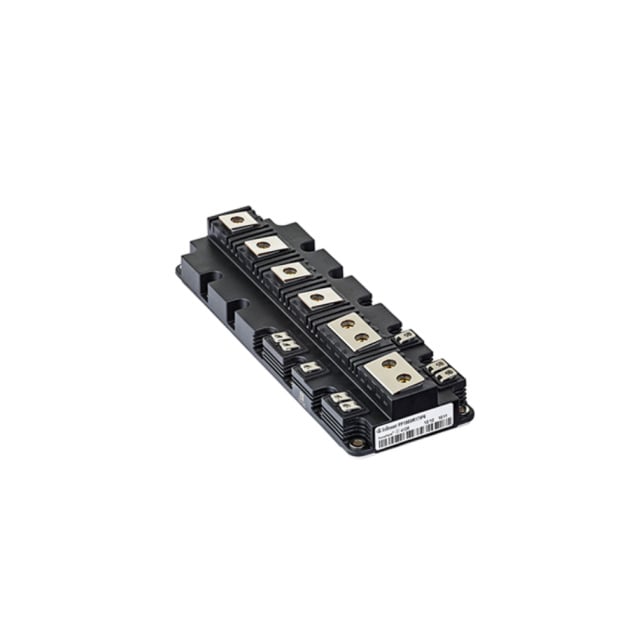

FF1500R17IP5BPSA1
IGBT MOD 1700V 1500A 20MW
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF1500R17IP5BPSA1
FF1500R17IP5BPSA1 Hakkında
FF1500R17IP5BPSA1, Infineon Technologies tarafından üretilen 1700V/1500A kapasiteli IGBT güç modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu komponent, iki bağımsız IGBT yapılandırması sunar. Vce(on) değeri 15V gate voltajında 1500A akım tarafında 2.2V olarak belirtilmiştir. Chassis mount tipi montaj ile endüstriyel uygulamalar için tasarlanmıştır. NTC thermistor entegrasyonu sayesinde sıcaklık kontrolü sağlanır. İşletme sıcaklığı -40°C ile 175°C arasında değişmektedir. Giriş kapasitansi 88nF (25V'de) olup, standart giriş karakteristikleri ile kontrol edilebilir. 20MW güç kapasitesi ile ortaorta güç uygulamalarına uygun olan bu modül, yüksek voltajlı DC-DC dönüştürücüler, motor sürücüleri ve enerji dağıtım sistemlerinde kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 2 Independent |
| Current - Collector (Ic) (Max) | 1500 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 88 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 20 mW |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 1500A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
