IGBT Transistörler - Modüller

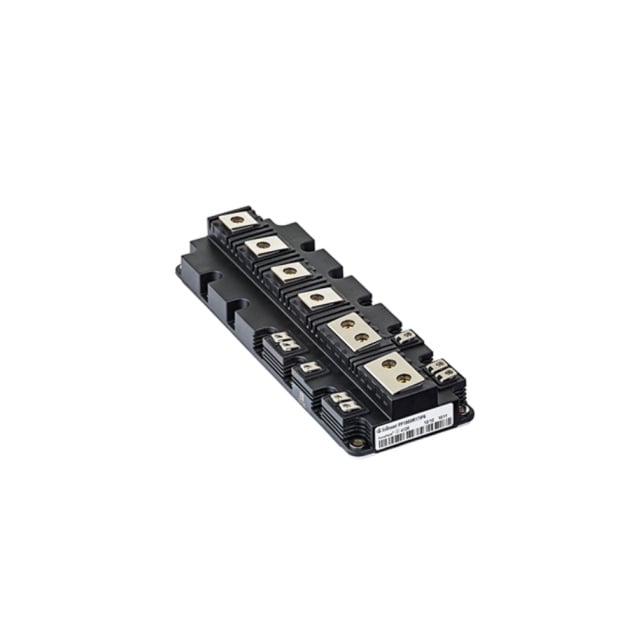

FF1500R12IE5BPSA1
IGBT MOD 1200V 1500A 20MW
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF1500R12IE5BPSA1
FF1500R12IE5BPSA1 Hakkında
FF1500R12IE5BPSA1, Infineon Technologies tarafından üretilen 1200V/1500A kapasiteli IGBT modülüdür. Trench Field Stop IGBT teknolojisi kullanılarak tasarlanan bu komponent, iki bağımsız IGBT kanalına sahiptir. Maksimum 20 mW güç yeteneğine ve 2.15V (15V gate voltajında 1500A akımda) düşük on-state voltajına sahiptir. -40°C ile +175°C arasında çalışabilen bu modül, gövde montajı tipidir ve NTC termistor özelliği bulunmaktadır. Input Capacitance (Cies) değeri 82 nF olup, Collector-Emitter breakdown voltajı 1200V'dur. Yüksek akım uygulamalarında, güç dönüştürücü sistemlerinde, motor kontrol ve endüstriyel sürücülerde kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 2 Independent |
| Current - Collector (Ic) (Max) | 1500 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 82 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 20 mW |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 1500A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
