IGBT Transistörler - Modüller

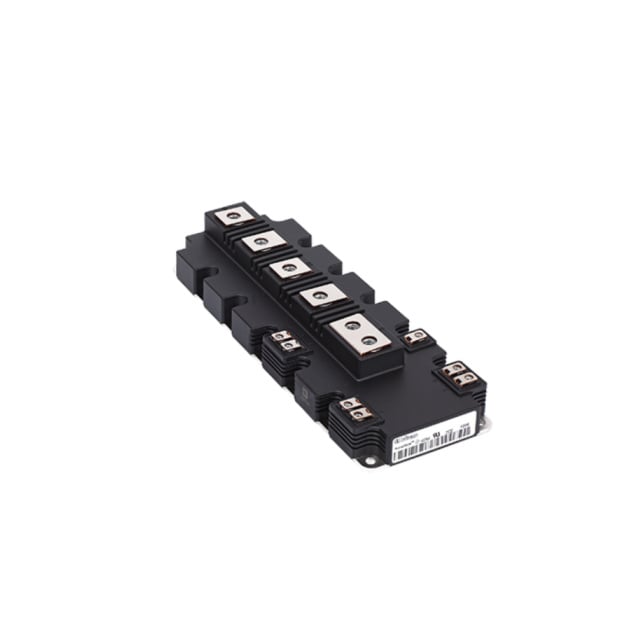

FF1400R17IP4PBOSA1
IGBT MODULE 1700V 1400A
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF1400R17IP4PBOSA1
FF1400R17IP4PBOSA1 Hakkında
Infineon Technologies FF1400R17IP4PBOSA1, 1700V/1400A kapasiteli yüksek akım IGBT modülüdür. Trench Field Stop teknolojisine sahip iki bağımsız IGBT yapılandırmasıyla, endüstriyel uygulamalarda güç dönüştürme işlemleri için tasarlanmıştır. 2.2V maksimum Vce(on) değeri ile verimli çalışma sağlar. NTC Termistor içeren chassis mount modülü, -40°C ile +150°C sıcaklık aralığında çalışabilir. Enerji dönüştürücüler, kaynak makinaları, motor sürücüleri ve UPS sistemlerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 2 Independent |
| Current - Collector (Ic) (Max) | 1400 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 110 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 1400A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
