IGBT Transistörler - Modüller

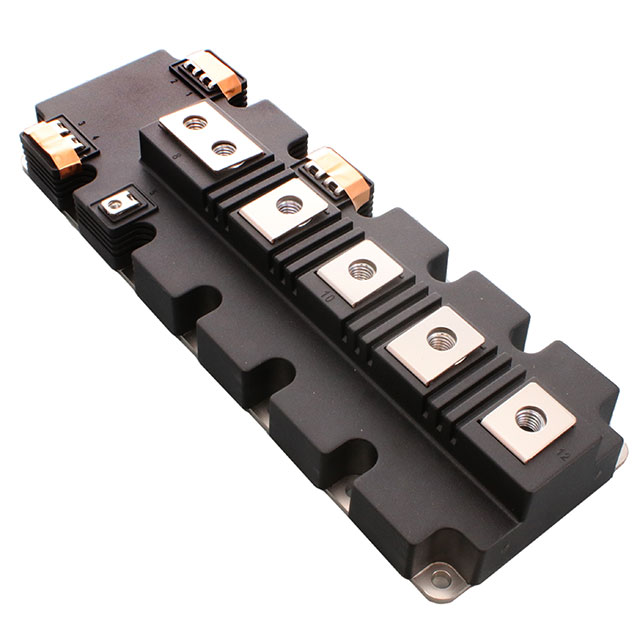

FF1400R17IP4BOSA1
IGBT MODULE 1700V 1400A
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF1400R17IP4BOSA1
FF1400R17IP4BOSA1 Hakkında
Infineon Technologies tarafından üretilen FF1400R17IP4BOSA1, yüksek güç uygulamaları için tasarlanmış bir IGBT modülüdür. 1700V durdurma voltajı ve 1400A maksimum kolektör akımı ile güç dönüştürme, motor kontrol ve endüstriyel sürücü uygulamalarında kullanılır. Trench Field Stop teknolojisiyle gerçekleştirilen bu modül, 2 bağımsız yapılandırmaya sahiptir ve -40°C ile 150°C arasında çalışabilir. Chassis montaj tipi ve entegre NTC thermistor özelliği ile termal yönetim sağlar. Maksimum 955 kW güç kapasitesi sunarak, tren, endüstriyel frekanso konvertörleri ve yüksek güçlü anahtarlama uygulamalarında tercih edilen bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 2 Independent |
| Current - Collector (Ic) (Max) | 1400 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 110 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 955000 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 1400A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
