IGBT Transistörler - Modüller

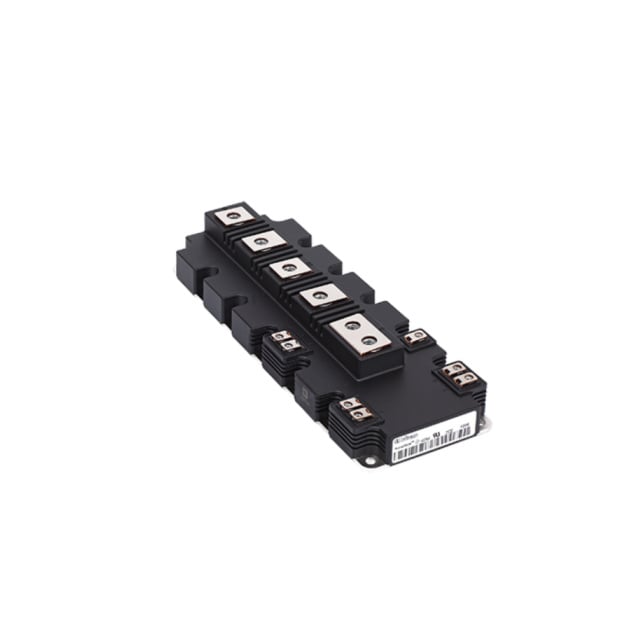

FF1400R12IP4PBOSA1
IGBT MODULE 1200V 1400A
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF1400R12IP4
FF1400R12IP4PBOSA1 Hakkında
Infineon Technologies tarafından üretilen FF1400R12IP4PBOSA1, 1200V ve 1400A kapasitesi ile tasarlanmış iki bağımsız IGBT modülüdür. Trench Field Stop teknolojisine dayanan bu komponent, yüksek akım uygulamalarında düşük iletim kaybı sağlar. Vce(on) değeri 2.05V (15V gate voltajında, 1400A akımda) ile verimli çalışma karakteristiği sunar. NTC thermistor entegrasyonu sayesinde sıcaklık kontrolü sağlar. Şasi montajı için uygun olan modül, -40°C ile 150°C arasında çalışır. Endüstriyel güç dönüştürme, motor kontrolü ve kaynak uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 2 Independent |
| Current - Collector (Ic) (Max) | 1400 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 82 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 1400000 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.05V @ 15V, 1400A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
