IGBT Transistörler - Modüller

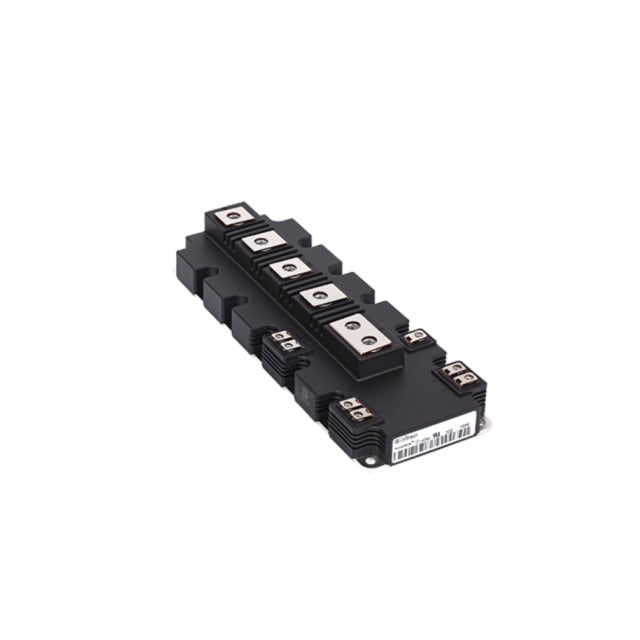

FF1400R12IP4BOSA1
IGBT MODULE 1200V 1400A
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF1400R12IP4BOSA1
FF1400R12IP4BOSA1 Hakkında
Infineon Technologies tarafından üretilen FF1400R12IP4BOSA1, 1200V/1400A kapasiteli yüksek güçlü IGBT modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu bileşen, 2 bağımsız yapılandırma özelliğine sahiptir. Maksimum 765 kW güç yönetimi yapabilen modül, şasi montajı için tasarlanmıştır ve NTC thermistor entegrasyonu bulunmaktadır. Vce(on) değeri 15V gate voltajında 1400A akımda 2.05V olarak belirtilmiştir. -40°C ile 150°C arasında çalışma sıcaklığı aralığında kullanılır. Input kapasitansı (Cies) 25V'de 82 nF'dir. Endüstriyel güç dönüştürme, motor kontrol, kaynak uygulamaları ve yüksek akım gerektiren elektrik çevirici sistemlerde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 2 Independent |
| Current - Collector (Ic) (Max) | 1400 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 82 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 765000 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.05V @ 15V, 1400A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
