IGBT Transistörler - Modüller

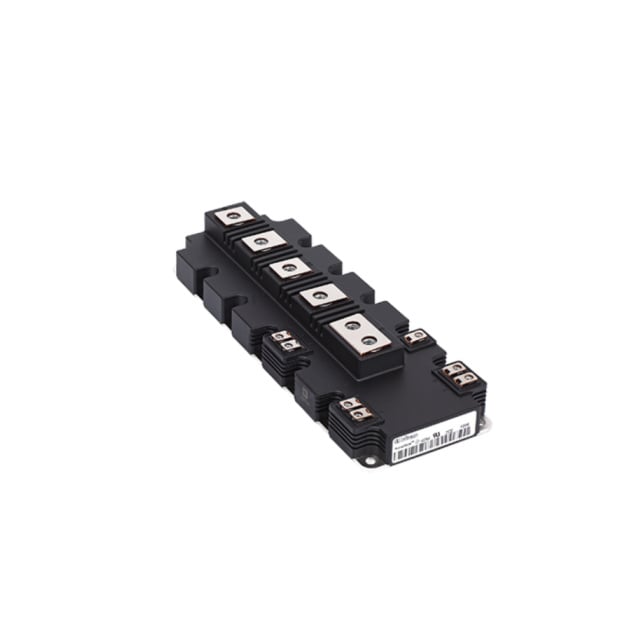

FF1000R17IE4PBOSA1
IGBT MODULE 1700V 1000A
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF1000R17IE4PBOSA1
FF1000R17IE4PBOSA1 Hakkında
Infineon Technologies tarafından üretilen FF1000R17IE4PBOSA1, 1700V/1000A kapasiteli yüksek güçlü bir IGBT modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu bileşen, bağımsız iki kanallı konfigürasyona sahiptir. Maksimum 2.45V Vce(on) değeri ile çalışan modül, 1000 kW güç uygulamalarında kullanılır. -40°C ile 150°C arasında stabil çalışma sağlayan ve NTC thermistor özelliği bulunan bu modül, endüstriyel güç dönüştürücüleri, kaynak cihazları, UPS sistemleri ve enerji yönetimi uygulamalarında tercih edilir. Şasi montajlı tasarımı ve 81 nF input kapasitansi ile hızlı anahtarlama performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 2 Independent |
| Current - Collector (Ic) (Max) | 1000 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 81 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 1000000 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 1000A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
