IGBT Transistörler - Modüller

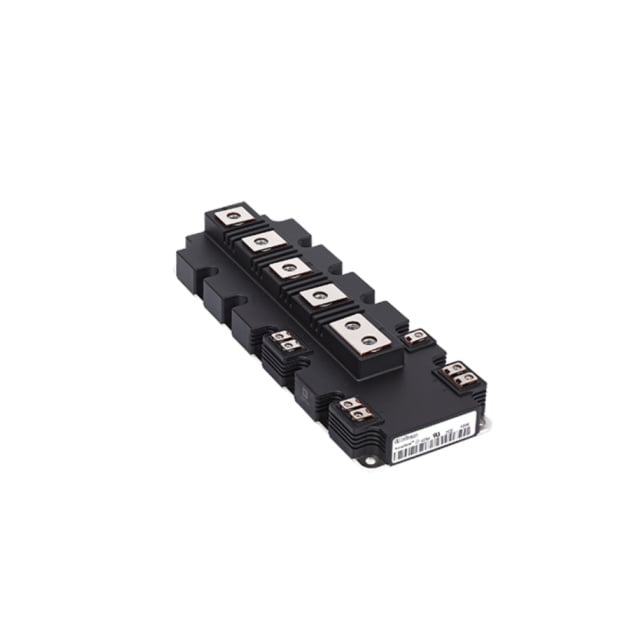

FF1000R17IE4DPB2BOSA1
IGBT MODULE 1700V 1000A
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF1000R17IE4
FF1000R17IE4DPB2BOSA1 Hakkında
FF1000R17IE4DPB2BOSA1, Infineon Technologies tarafından üretilen 1700V/1000A IGBT modülüdür. Trench Field Stop teknolojisine dayanan bu komponent, iki bağımsız IGBT konfigürasyonu ile sunulmaktadır. 2.45V tipik Vce(on) değeri ile düşük konuşma kaybı sağlayan modül, -40°C ile 150°C arasında çalışabilmektedir. Chassis mount tipi montaj ve entegre NTC Thermistor özelliği ile termal yönetim kolaylığı sunar. Yüksek akım kapasitesi ve yüksek voltaj dayanıklılığı nedeniyle endüstriyel konvertörler, kaynak makineleri, elektrik motor sürücüleri ve ağır güç uygulamalarında kullanılır. Standard giriş tipi tasarımı ile mevcut sürücü devrelerine uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 2 Independent |
| Current - Collector (Ic) (Max) | 1000 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 81 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 1000A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
