IGBT Transistörler - Modüller

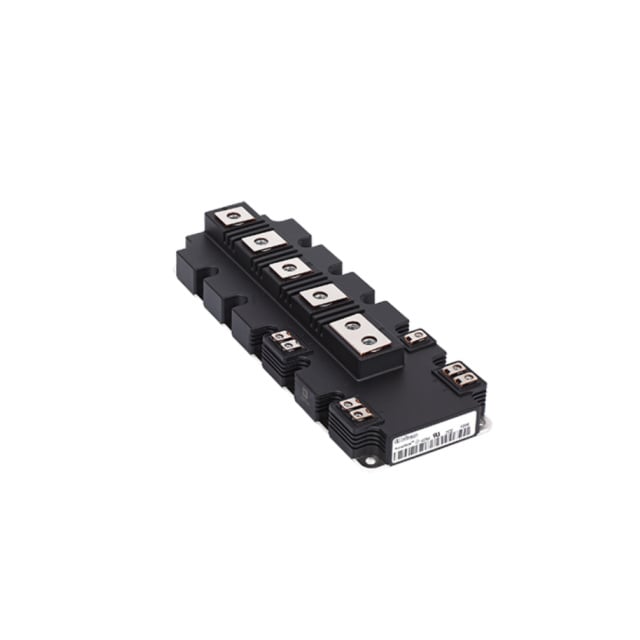

FF1000R17IE4BOSA1
IGBT MODULE 1700V 6250W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF1000R17IE4
FF1000R17IE4BOSA1 Hakkında
FF1000R17IE4BOSA1, Infineon Technologies tarafından üretilen 1700V/6250W gücündeki IGBT modülüdür. İki bağımsız IGBT yapılandırmasına sahip olan bu modül, chassis montaj tipiyle endüstriyel uygulamalarda kullanılmak üzere tasarlanmıştır. Vce(on) değeri 15V gate voltajında ve 1000A akımda 2.45V olarak belirlenmiştir. NTC termistör entegrasyonu sayesinde sıcaklık izlemesi yapılabilir. -40°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir. Yüksek güç seviyesindeki endüstriyel dönüştürücü, motor sürücü ve enerji dağıtım uygulamalarında kullanılan modüler IGBT çözümüdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 2 Independent |
| Current - Collector Cutoff (Max) | 5 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 81 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 6250 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 1000A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
