Diyotlar - Doğrultucular - Tekil

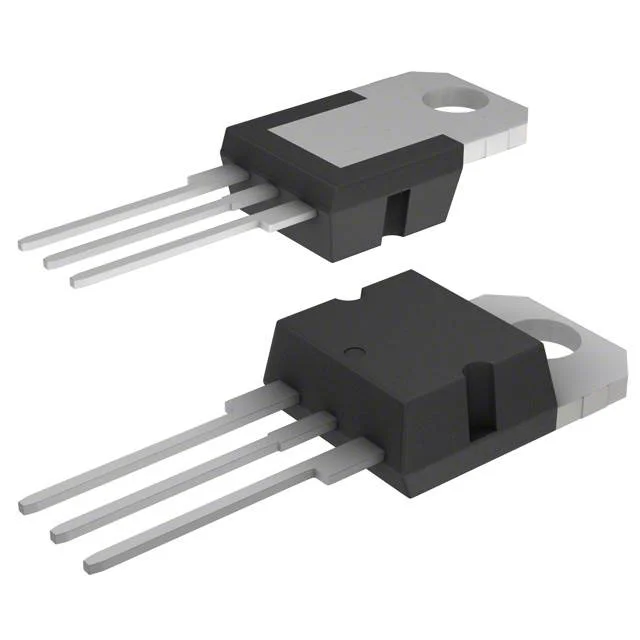

FERD40H100STS
DIODE RECT 100V 40A TO220AB
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FERD40H100
FERD40H100STS Hakkında
FERD40H100STS, STMicroelectronics tarafından üretilen 100V 40A kapasiteli bir Field Effect Rectifier Diode (FERD) doğrultma diyotudur. TO-220-3 paketinde sunulan bu komponentin forward voltajı 40A'da maksimum 705mV'tur. Fast recovery karakteristiği (≤500ns) sayesinde yüksek frekanslı güç kaynakları, şarj cihazları ve endüstriyel doğrultucu uygulamalarında kullanılır. 175°C maksimum junction sıcaklığı ile zorlu çalışma ortamlarına uygun tasarlanmıştır. Through hole montaj tipi ile geleneksel PCB tasarımlarına entegre edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 40A |
| Current - Reverse Leakage @ Vr | 190 µA @ 100 V |
| Diode Type | FERD (Field Effect Rectifier Diode) |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | 175°C (Max) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-220AB |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 705 mV @ 40 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
