Diyotlar - Doğrultucular - Tekil

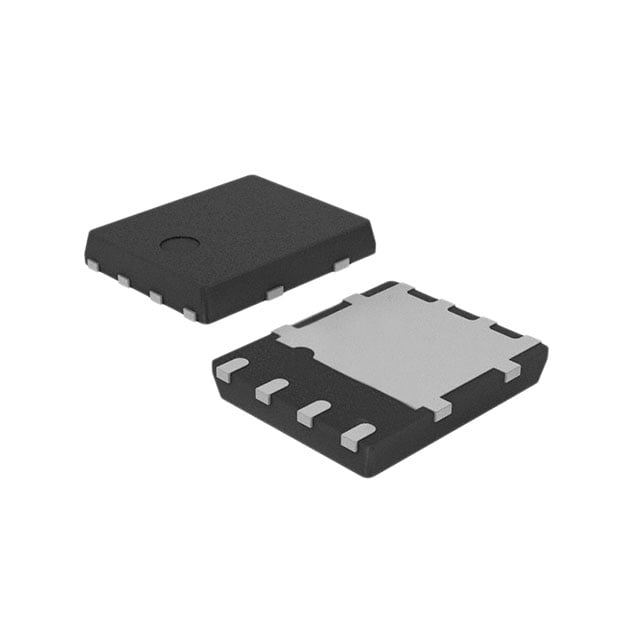

FERD30S50DJF-TR
DIODE RECT 50V 30A POWERFLAT
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FERD30S50DJF
FERD30S50DJF-TR Hakkında
FERD30S50DJF-TR, STMicroelectronics tarafından üretilen 30A ortalama doğrultma akımı ve 50V maksimum ters voltaj özelliklerine sahip hızlı iyileşme diyotudur. FERD (Field Effect Rectifier Diode) teknolojisi kullanılan bu bileşen, 470 mV ileri voltaj düşüşü ile düşük kayıp işletim sunar. 5x6 mm PowerFlat paket içinde yüzey montajı için tasarlanan FERD30S50DJF-TR, güç kaynakları, AC/DC dönüştürücüler, motor kontrolü ve endüstriyel uygulamalarda doğrultma devrelerinde kullanılır. 500ns'den kısa iyileşme süresi, anahtarlama uygulamalarında yüksek verimlilik sağlar. Maksimum çalışma sıcaklığı 150°C'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 30A |
| Current - Reverse Leakage @ Vr | 800 µA @ 50 V |
| Diode Type | FERD (Field Effect Rectifier Diode) |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | 8-PowerVDFN |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | PowerFlat™ (5x6) |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 470 mV @ 15 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
