Transistörler - FET, MOSFET - Diziler

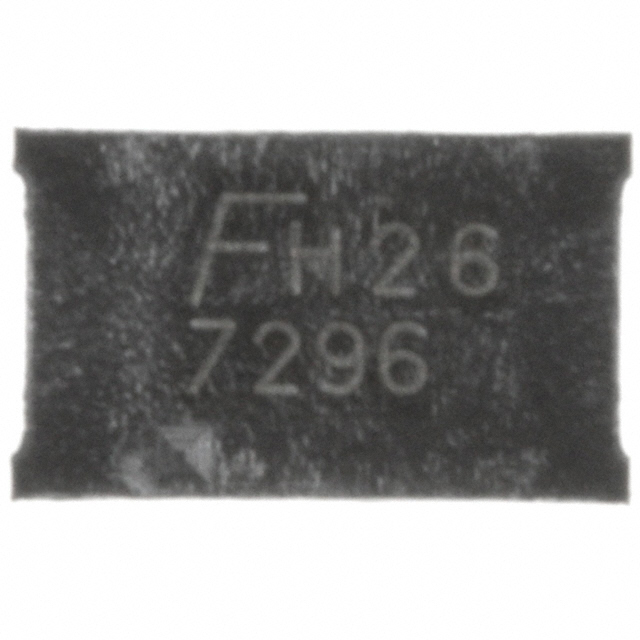

FDZ2554P
P-CHANNEL POWER MOSFET
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 18-WFBGA
- Seri / Aile Numarası
- FDZ2554
FDZ2554P Hakkında
FDZ2554P, Rochester Electronics tarafından üretilen dual P-Channel Power MOSFET transistör dizisidir. Logic Level Gate özelliğine sahip bu bileşen, 20V drain-source voltajında 6.5A sürekli akım kapasitesine ve 28mOhm on-state direncine sahiptir. Surface Mount 18-WFBGA paketinde sunulan komponent, -55°C ile +150°C sıcaklık aralığında çalışır. Düşük gate charge (20nC) ve input capacitance (1900pF) özellikleri ile hızlı anahtarlama uygulamalarında kullanılır. Güç yönetimi, motor kontrol, güç dönüşümü ve anahtarlama devrelerinde yer alır. Bileşen şu anda Obsolete (kullanımdan kaldırılmış) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6.5A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 20nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1900pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 18-WFBGA |
| Part Status | Obsolete |
| Power - Max | 2.1W |
| Rds On (Max) @ Id, Vgs | 28mOhm @ 6.5A, 4.5V |
| Supplier Device Package | 18-BGA (2.5x4) |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
