Transistörler - FET, MOSFET - Diziler

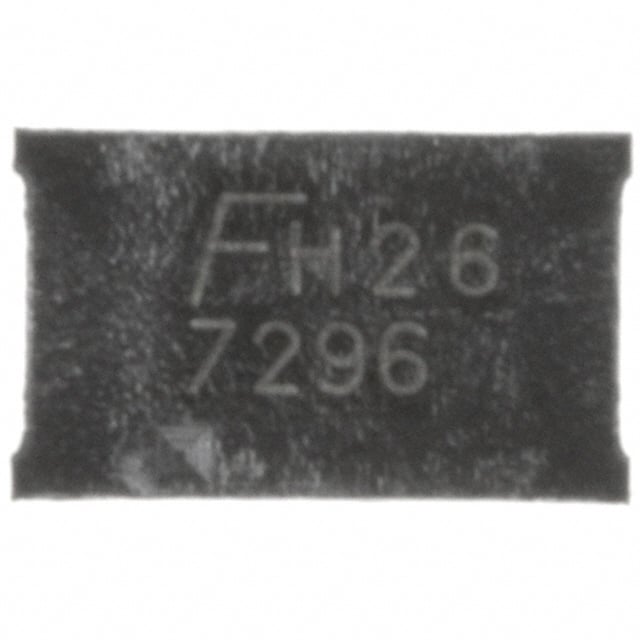

FDZ2554P
MOSFET 2P-CH 20V 6.5A BGA
FDZ2554P Hakkında
FDZ2554P, onsemi tarafından üretilen Dual P-Channel MOSFET bileşenidir. 20V drain-source voltajında 6.5A sürekli akım kapasitesine sahip olan bu komponent, logic level gate sürücüleri ile uyumludur. 4.5V Vgs'de 28mOhm on-resistance değerine sahiptir. Surface mount 18-WFBGA paketinde sunulan FDZ2554P, -55°C ile 150°C arasında çalışabilir. 20nC @ 4.5V gate charge ve 1900pF @ 10V input capacitance özellikleriyle tasarlanmıştır. Switch uygulamaları, power distribution, load switching ve MOSFET driver devreleri gibi alanlarda kullanılır. Not: Bu ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6.5A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 20nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1900pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 18-WFBGA |
| Part Status | Obsolete |
| Power - Max | 2.1W |
| Rds On (Max) @ Id, Vgs | 28mOhm @ 6.5A, 4.5V |
| Supplier Device Package | 18-BGA (2.5x4) |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
