Transistörler - FET, MOSFET - Diziler

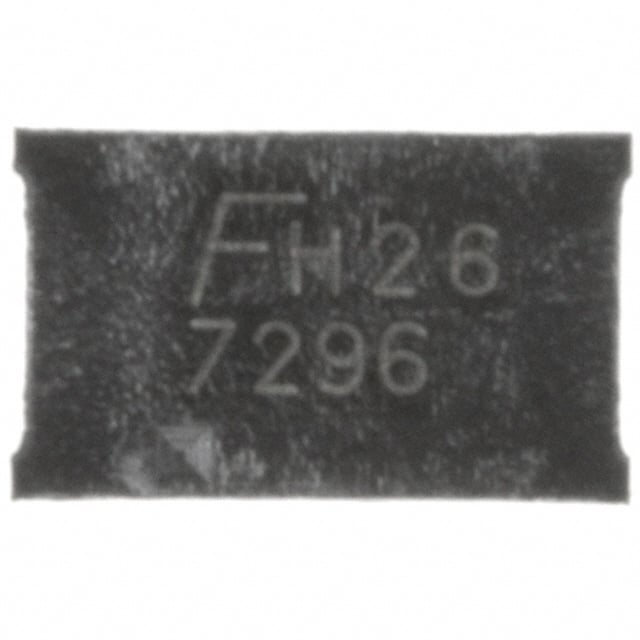

FDZ2553NZ
MOSFET 2N-CH 20V 9.6A BGA
FDZ2553NZ Hakkında
FDZ2553NZ, onsemi tarafından üretilen dual N-Channel MOSFET transistördür. Logic level gate özelliğine sahip bu bileşen, 20V drain-source geriliminde 9.6A sürekli drenaj akımı sağlar. 14mOhm olan düşük RDS(On) değeri ile verimli anahtarlama performansı sunar. 18-WFBGA paket içinde iki bağımsız N-kanal MOSFET barındırır. Güç yönetimi uygulamaları, DC-DC dönüştürücüler, motor sürücüleri ve anahtarlama devreleri gibi endüstriyel ve tüketici elektronik uygulamalarında kullanılır. -55°C ile 150°C işletme sıcaklık aralığında çalışır. Not: Bu parça üretimden kaldırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9.6A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 18nC @ 5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1240pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 18-WFBGA |
| Part Status | Obsolete |
| Power - Max | 2.1W |
| Rds On (Max) @ Id, Vgs | 14mOhm @ 9.6A, 4.5V |
| Supplier Device Package | 18-BGA (2.5x4) |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
