Transistörler - FET, MOSFET - Diziler

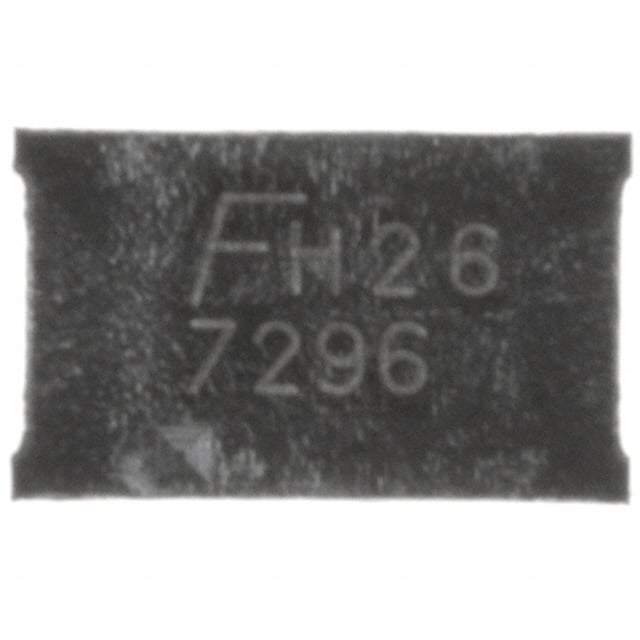

FDZ2553N
N-CHANNEL POWER MOSFET
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 18-WFBGA
- Seri / Aile Numarası
- FDZ2553N
FDZ2553N Hakkında
FDZ2553N, Rochester Electronics tarafından üretilen dual N-channel power MOSFET dizisidir. Logic level gate uygulamalarına uygun olan bu komponent, 20V drain-source gerilimi ve 9.6A sürekli drain akımı kapasitesiyle tasarlanmıştır. 14mΩ maksimum RDS(on) değeri ile düşük kontak direnci sağlar. Surface mount 18-WFBGA paketinde sunulan FDZ2553N, anahtarlama uygulamaları, güç dönüştürücüleri, DC-DC konvertörler ve motor kontrolü gibi alanlarda kullanılır. -55°C ile 150°C arasında çalışan bu MOSFET, 2.1W maksimum güç yönetimine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9.6A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 17nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1299pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 18-WFBGA |
| Part Status | Obsolete |
| Power - Max | 2.1W |
| Rds On (Max) @ Id, Vgs | 14mOhm @ 9.6A, 4.5V |
| Supplier Device Package | 18-BGA (2.5x4) |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
