Transistörler - FET, MOSFET - Diziler

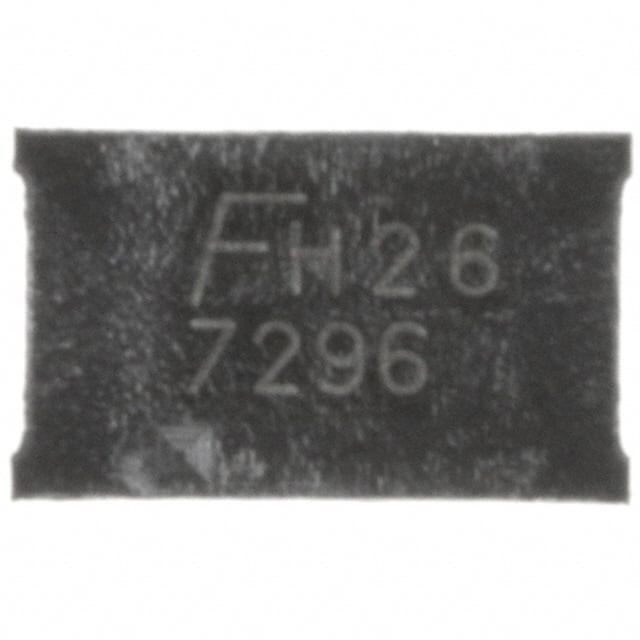

FDZ2553N
MOSFET 2N-CH 20V 9.6A BGA
FDZ2553N Hakkında
FDZ2553N, onsemi tarafından üretilen dual N-channel MOSFET transistörüdür. 20V drain-source gerilimi ve 9.6A sürekli drenaj akımı kapasitesiyle, düşük güç uygulamalarında kullanılan kompakt bir çözümdür. Logic level gate özelliği sayesinde düşük gerilim sürücüleriyle direkt olarak kontrol edilebilir. 14mΩ on-state direnci ve 17nC gate yükü ile düşük geçiş kayıpları sağlar. -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahip olan bileşen, yüksek entegrasyonlu uygulamalarda kullanılan 18-pin BGA paketinde sunulur. Güç yönetimi, anahtarlama devreleri ve DC-DC dönüştürücüler gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9.6A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 17nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1299pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 18-WFBGA |
| Part Status | Obsolete |
| Power - Max | 2.1W |
| Rds On (Max) @ Id, Vgs | 14mOhm @ 9.6A, 4.5V |
| Supplier Device Package | 18-BGA (2.5x4) |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
