Transistörler - FET, MOSFET - Diziler

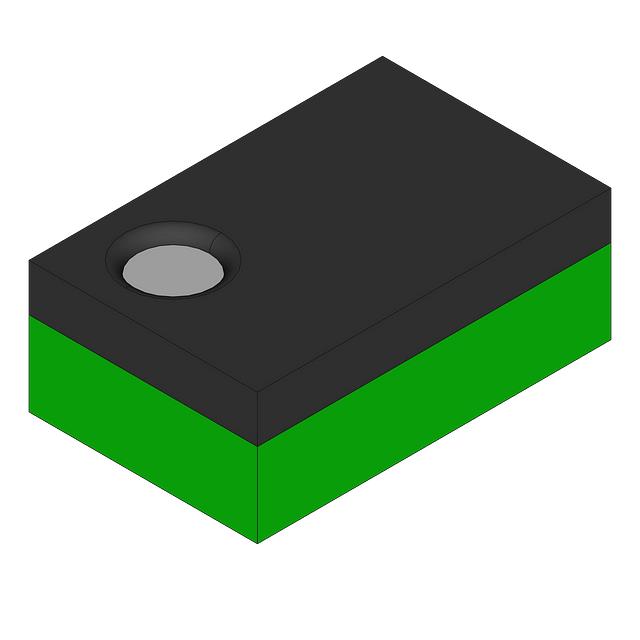

FDZ1827NZ
SMALL SIGNAL FIELD-EFFECT TRANSI
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 9-UFBGA
- Seri / Aile Numarası
- FDZ1827
FDZ1827NZ Hakkında
FDZ1827NZ, Rochester Electronics tarafından üretilen dual N-channel MOSFET transistör dizisidir. Small signal uygulamalar için tasarlanmış bu bileşen, 20V drain-source voltajında 10A sürekli drenaj akımı sağlayabilir. 6-XFBGA/WLCSP yüzey monte pakete sahip olan FDZ1827NZ, düşük güç tüketimi gerektiren anahtarlama ve amplifikasyon devrelerinde kullanılır. Gate charge değeri 24nC ve 13mOhm maksimum On-direnci ile hızlı komütasyon özelliği sunar. -55°C ile +150°C arasında çalışma sıcaklığı aralığında güvenilir performans gösterir. Mobil cihazlar, pil yönetim sistemleri, RF amplifikatörler ve düşük güç DC-DC dönüştürücülerde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A (Ta) |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 24nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 2055pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-XFBGA, WLCSP |
| Part Status | Active |
| Power - Max | 2W (Ta) |
| Rds On (Max) @ Id, Vgs | 13mOhm @ 1A, 4.5V |
| Supplier Device Package | 6-WLCSP (1.3x2.3) |
| Vgs(th) (Max) @ Id | 1.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
