Transistörler - FET, MOSFET - Diziler

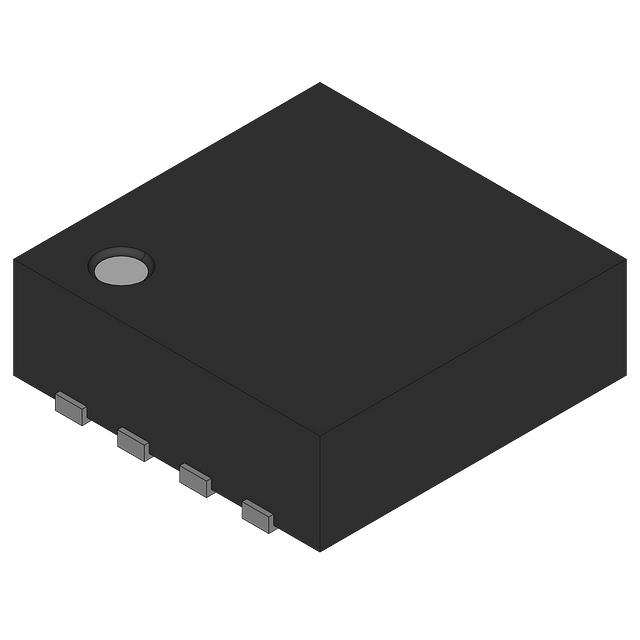

FDWS9420-F085
POWER FIELD-EFFECT TRANSISTOR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- FDWS9420
FDWS9420-F085 Hakkında
FDWS9420-F085, Rochester Electronics tarafından üretilen dual N-Channel power field-effect transistor (Power FET) olup, yüksek akım anahtarlama uygulamaları için tasarlanmıştır. 20A sürekli drain akımı ve 40V drain-source voltaj derecelendirmesi ile güç dönüştürme, motor kontrolü, LED sürücüleri ve anahtarlama uygulamalarında kullanılır. 75W maksimum güç derecelendirmesi, 5.8mΩ RDS(on) değeri ve -55°C ile 175°C geniş çalışma sıcaklığı aralığı, oto elektrik, endüstriyel kontrol ve güç yönetimi sistemlerinde etkin bir çözüm sağlar. Surface mount 8-PowerTDFN paketinde sunulmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Tc) |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 43nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 2100pF @ 20V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 75W |
| Rds On (Max) @ Id, Vgs | 5.8mOhm @ 20A, 10V |
| Supplier Device Package | 8-PQFN (5x6) |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
