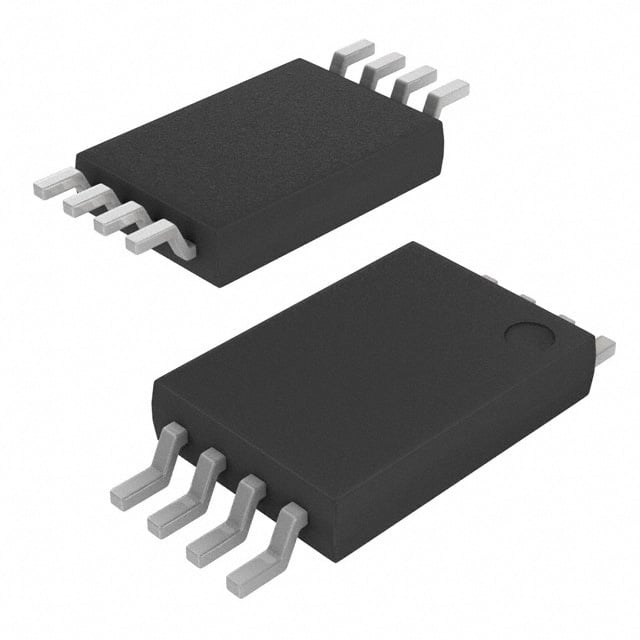

FDW2503NZ
MOSFET 2N-CH 20V 5.5A 8TSSOP
FDW2503NZ Hakkında
FDW2503NZ, onsemi tarafından üretilen dual N-Channel MOSFET transistör dizisidir. 20V drain-source gerilimi ve 5.5A sürekli dren akımı kapasitesi ile düşük güç uygulamalarında kullanılır. Logic level gate özelliği sayesinde düşük gerilim kontrolü gerektiren devrelerde tercih edilir. 20mΩ (4.5V, 5.5A) düşük on-state direnci ile verimli anahtarlama sağlar. Surface mount 8-TSSOP paketinde sunulan bu bileşen, motor kontrol, güç yönetimi, LED sürücüleri ve genel amaçlı anahtarlama uygulamalarında yer alır. -55°C ile 150°C arasında çalışabilir. Ürün durumu itibariyle yeni tasarımlarda yerini daha yeni alternatiflere bırakmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.5A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 17nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1286pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 600mW |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 5.5A, 4.5V |
| Supplier Device Package | 8-TSSOP |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
