Transistörler - FET, MOSFET - Diziler

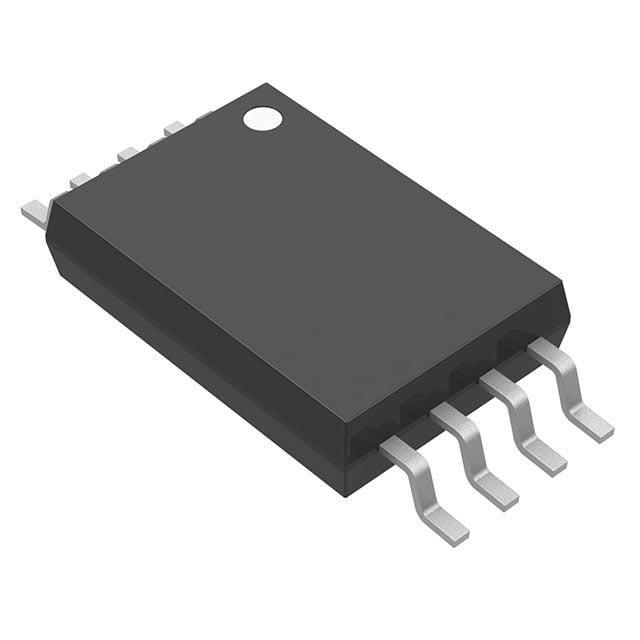

FDW2503NZ
SMALL SIGNAL N-CHANNEL MOSFET
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 8-TSSOP
- Seri / Aile Numarası
- FDW2503
FDW2503NZ Hakkında
FDW2503NZ, Rochester Electronics tarafından üretilen küçük sinyal dual N-channel MOSFET transistördür. Logic level gate özelliğine sahip bu bileşen, 20V drain-source voltajında 5.5A sürekli akım kapasitesine sahiptir. 4.5V gate voltajında 20mOhm on-direnci ile düşük geçiş kaybı sağlar. Surface mount 8-TSSOP paketinde sunulan FDW2503NZ, anahtarlama uygulamaları, DC/DC dönüştürücüler, motor kontrol devreleri ve PWM uygulamalarında kullanılır. -55°C ile 150°C arasında çalışan bileşen, 600mW maksimum güç dissipasyonu ile sınırlandırılmıştır. Düşük gate charge (17nC) ve input kapasitans (1286pF) değerleri hızlı komütasyon gerektiren uygulamalarda faydalıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.5A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 17nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1286pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 600mW |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 5.5A, 4.5V |
| Supplier Device Package | 8-TSSOP |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
