FDQ7698S

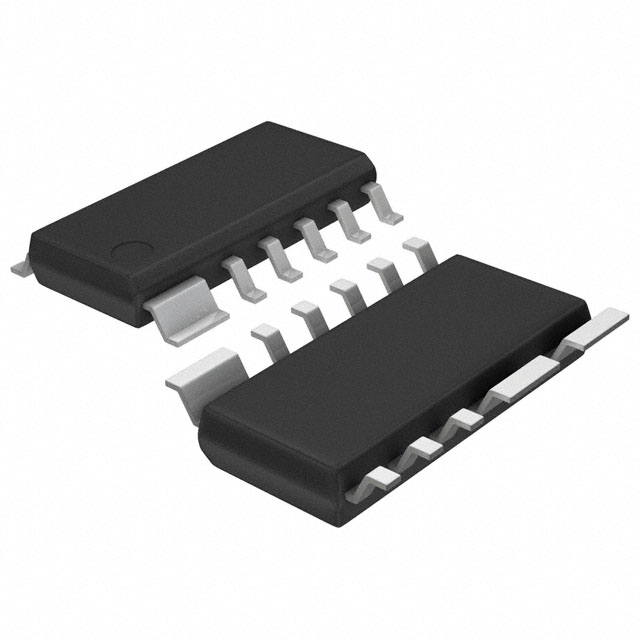

MOSFET 2N-CH 30V 12A/15A 14SOIC
FDQ7698S Hakkında
FDQ7698S, onsemi tarafından üretilen dual N-Channel MOSFET entegresidir. 30V drain-source gerilimi ve 12-15A sürekli drain akımı ile çalışan bu bileşen, Logic Level Gate özelliğine sahiptir. 14SOIC yüzeye monte paket içerisinde iki adet N-kanal MOSFET transistör barındırır. Düşük 7.5mOhm (@ 15A, 10V) on-resistance değeri ile verimli anahtarlama işlemleri gerçekleştirir. -55°C ile 150°C arasında çalışabilen bu bileşen, güç kaynağı kontrolü, motor kontrolü, yüksek akımlı anahtarlama uygulamaları, DC-DC dönüştürücüler ve endüstriyel kontrol devreleri gibi alanlarda kullanılır. 3V gate threshold voltage ile TTL/CMOS lojik seviyeleriyle doğrudan uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12A, 15A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 17nC @ 5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1324pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 1.1W, 1.3W |
| Rds On (Max) @ Id, Vgs | 7.5mOhm @ 15A, 10V |
| Supplier Device Package | 14-SO |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
