Transistörler - FET, MOSFET - Diziler

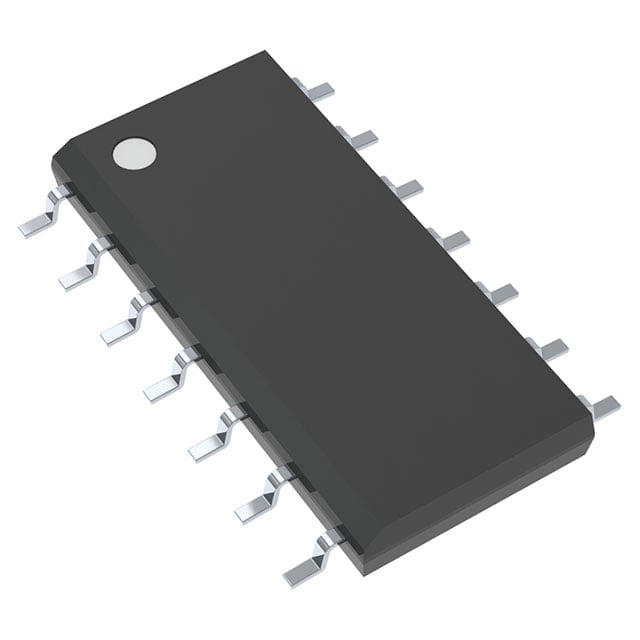

FDQ7238AS
MOSFET 2N-CH 30V 14A/11A 14SOIC
FDQ7238AS Hakkında
FDQ7238AS, onsemi tarafından üretilen dual N-channel MOSFET transistör dizisidir. 30V drain-source gerilimi ile çalışan bu bileşen, 14A ve 11A sürekli drenaj akımına sahiptir. Logic level gate özelliği ile düşük kontrol geriliminde çalışabilir. 13.2mOhm'luk düşük on-resistance değeri ile güç kaybını minimize eder. Surface mount 14-SOIC paketinde sunulan FDQ7238AS, anahtarlama uygulamaları, güç yönetimi devreleri, motor sürücüler ve DC-DC dönüştürücülerde kullanılmaya uygundur. -55°C ile 150°C arasında çalışabilen bu transistör, geniş sıcaklık aralığında güvenilir performans sağlar. Not: Bu parça üretimi durdurulmuş durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14A, 11A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 24nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 920pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 1.3W, 1.1W |
| Rds On (Max) @ Id, Vgs | 13.2mOhm @ 11A, 10V |
| Supplier Device Package | 14-SOIC |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
