Transistörler - FET, MOSFET - Diziler

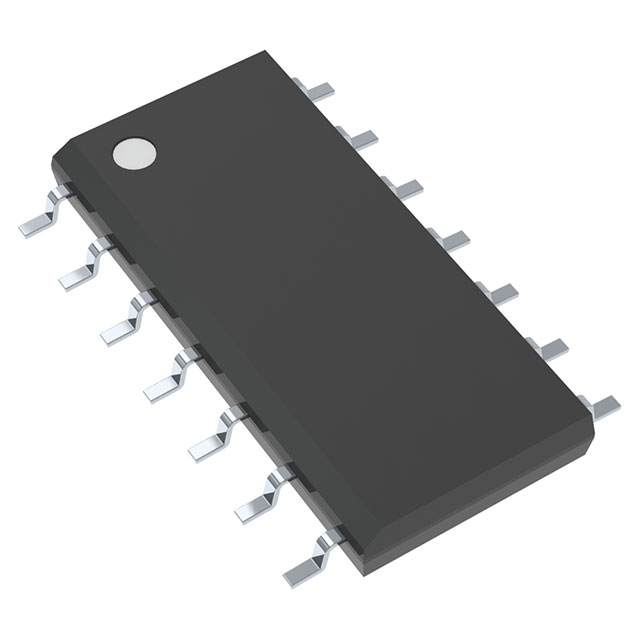

FDQ7238AS
N-CHANNEL POWER MOSFET
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 14-SOIC
- Seri / Aile Numarası
- FDQ7238
FDQ7238AS Hakkında
FDQ7238AS, Rochester Electronics tarafından üretilen dual N-channel power MOSFET transistördür. 30V drain-source gerilim (Vdss) ve 14A continuous drain akımı ile çalışan bu bileşen, logic level gate özelliğine sahiptir. Surface mount 14-SOIC paketinde sunulan FDQ7238AS, -55°C ile 150°C arasındaki sıcaklık aralığında çalışabilmektedir. 13.2mΩ on-direnci (Rds) ve 24nC gate charge değerleri ile anahtarlama uygulamalarında kullanılır. DC/DC konvertörler, güç yönetimi devreleri ve motor kontrol uygulamalarında tercih edilir. Mevcut status olarak Obsolete olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14A, 11A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 24nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 920pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 1.3W, 1.1W |
| Rds On (Max) @ Id, Vgs | 13.2mOhm @ 11A, 10V |
| Supplier Device Package | 14-SOIC |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
