Transistörler - FET, MOSFET - Diziler

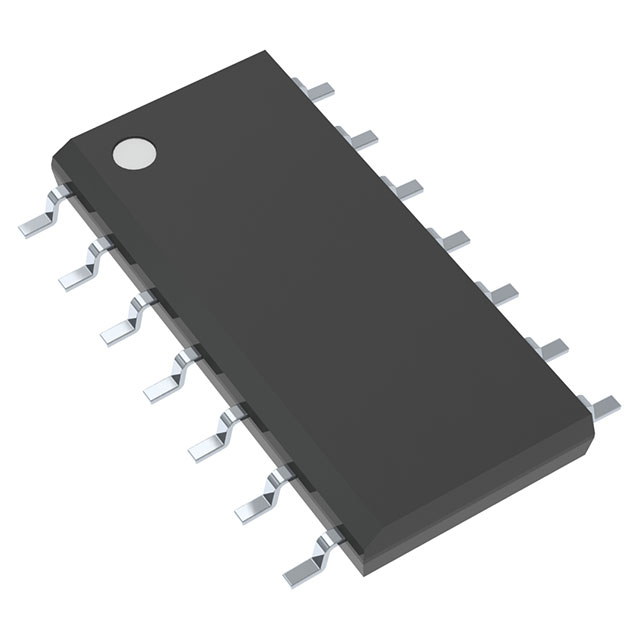

FDQ7236AS
MOSFET 2N-CH 30V 14A/11A 14-SOIC
FDQ7236AS Hakkında
FDQ7236AS, onsemi tarafından üretilen dual N-channel MOSFET transistörüdür. 30V drain-source gerilimi ve 14A/11A sürekli drain akımı kapasitesi ile güç yönetimi, anahtarlama ve amplifikasyon uygulamalarında kullanılır. Logic level gate özelliği ile düşük kontrol gerilimlerinde çalışabilir. 8.7mOhm Rds(on) değeri ile düşük ısı kaybı sağlar. Surface mount 14-SOIC paketinde sunulan bu bileşen, endüstriyel kontrol sistemleri, DC-DC dönüştürücüler, motor sürücüleri ve güç kaynağı devrelerinde yaygın olarak uygulanır. -55°C ile 150°C arasında çalışabilir. Bileşen artık üretilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14A, 11A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 24nC @ 15V |
| Input Capacitance (Ciss) (Max) @ Vds | 920pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 1.3W, 1.1W |
| Rds On (Max) @ Id, Vgs | 8.7mOhm @ 14A, 10V |
| Supplier Device Package | 14-SOIC |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
