Transistörler - FET, MOSFET - Diziler

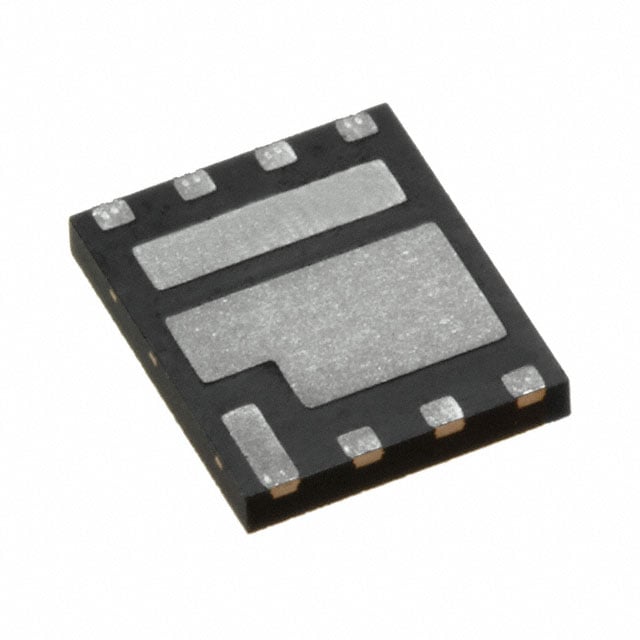

FDPC8016S
MOSFET 2N-CH 25V 8PWRCLIP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDPC8016
FDPC8016S Hakkında
FDPC8016S, onsemi tarafından üretilen dual N-channel MOSFET dizisidir. 25V drain-source voltajında 20A/35A continuous drain akımı kapasitesine sahip bu bileşen, Logic Level Gate özelliği ile düşük gate voltajında çalışabilir. 3.8mOhm on-state direnç (RDS On), 35nC gate charge ve 2375pF input capacitance değerleriyle, hızlı anahtarlama uygulamalarına uygundur. PowerWDFN 8-pin paketinde sunulan FDPC8016S, motor kontrolü, güç yönetimi, LED sürücüleri ve anahtarlama regülatörleri gibi uygulamalarda kullanılır. -55°C ile +150°C arasında çalışma sıcaklığına sahip bu bileşen, düşük güç tüketimi ve kompakt tasarımı ile yüksek yoğunluklu PCB tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A, 35A |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) Asymmetrical |
| Gate Charge (Qg) (Max) @ Vgs | 35nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 2375pF @ 13V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 2.1W, 2.3W |
| Rds On (Max) @ Id, Vgs | 3.8mOhm @ 20A, 10V |
| Supplier Device Package | Power Clip 56 |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
