Transistörler - FET, MOSFET - Diziler

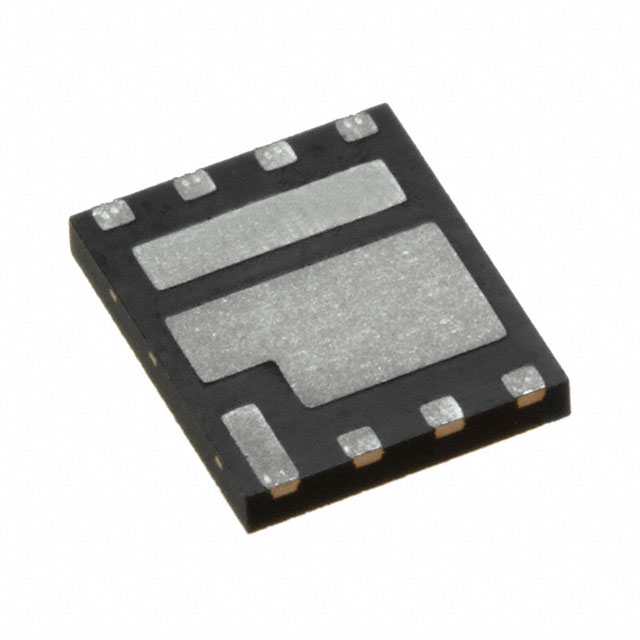

FDPC8014S
MOSFET 2N-CH 25V 8PWRCLIP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDPC8014S
FDPC8014S Hakkında
FDPC8014S, onsemi tarafından üretilen dual N-Channel MOSFET transistör dizisidir. 25V drain-source voltaj rating ile 20A sürekli drenaj akımı kapasitesine sahiptir. Logic Level Gate özelliği ile düşük voltaj kontrol sinyalleriyle çalışabilir ve Rds(on) değeri 3.8mΩ (@20A, 10V) olarak belirtilmiştir. Geniş çalışma sıcaklık aralığında (-55°C ~ 150°C) kullanılabilen bu komponenti, DC/DC konvertörlerde, power distribution sistemlerinde, motor kontrol uygulamalarında ve yük anahtarlama devrelerinde görebilirsiniz. Surface mount 8-PowerWDFN paket tipinde sunulan FDPC8014S, düşük gate charge (35nC) ve minimize edilmiş input capacitance (2375pF) özellikleriyle hızlı komutasyon gerektiren uygulamalara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A, 41A |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) Asymmetrical |
| Gate Charge (Qg) (Max) @ Vgs | 35nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 2375pF @ 13V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 2.1W, 2.3W |
| Rds On (Max) @ Id, Vgs | 3.8mOhm @ 20A, 10V |
| Supplier Device Package | Power Clip 56 |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
