Transistörler - FET, MOSFET - Diziler

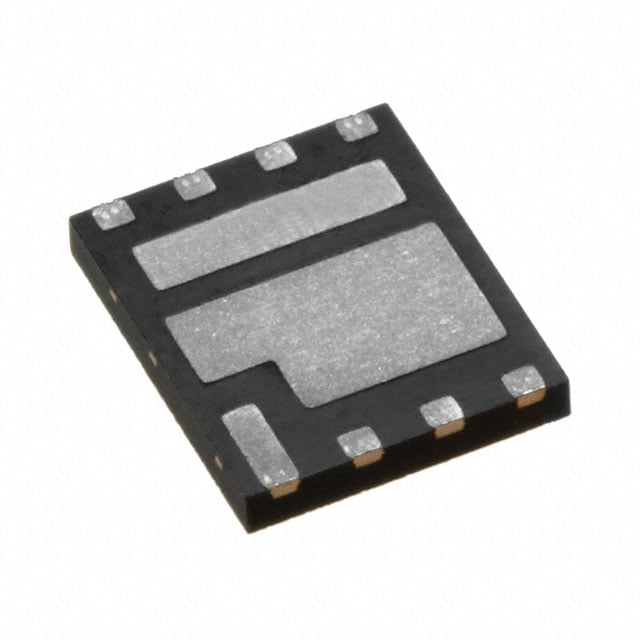

FDPC8014AS
MOSFET 2N-CH 25V 20A/40A
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDPC8014AS
FDPC8014AS Hakkında
FDPC8014AS, onsemi tarafından üretilen 2 N-Channel (Dual) Asymmetrical konfigürasyonda bir MOSFET transistör dizisidir. 25V drain-to-source voltaj derecesi ile 20A veya 40A continuous drain akımı kapasitesine sahiptir. Surface Mount paketi (8-PowerWDFN) ile yüksek yoğunluklu PCB tasarımlarına uygunlaştırılmıştır. 3.8mOhm'luk düşük RDS(on) değeri ile güç dönüştürme uygulamalarında verimli şekilde çalışır. -55°C ile 150°C arasındaki geniş çalışma sıcaklık aralığı ile endüstriyel ve otomotif uygulamalarında kullanılmaya uygundur. Anahtarlama uygulamaları, motor kontrol, DC-DC dönüştürücüler ve güç yönetimi devrelerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A, 40A |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Asymmetrical |
| Gate Charge (Qg) (Max) @ Vgs | 35nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 2375pF @ 13V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Obsolete |
| Power - Max | 2.1W, 2.3W |
| Rds On (Max) @ Id, Vgs | 3.8mOhm @ 20A, 10V |
| Supplier Device Package | Power Clip 56 |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
