Transistörler - FET, MOSFET - Diziler

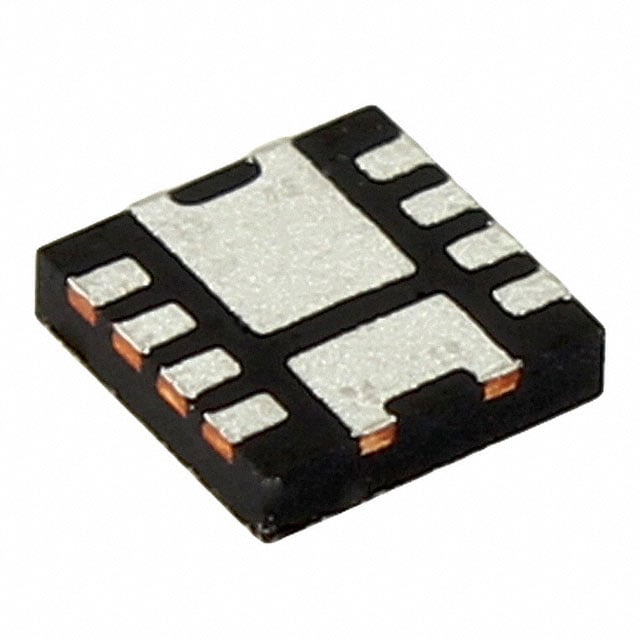

FDPC8013S
MOSFET 2N-CH 30V 13A/26A 3.3MM
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDPC8013S
FDPC8013S Hakkında
FDPC8013S, onsemi tarafından üretilen dual N-channel MOSFET transistördür. 30V drain-source voltaj desteği ile 13A ve 26A sürekli drain akımı kapasitesine sahiptir. Logic Level Gate özelliği ile düşük gate sürüş voltajı gereksinimi (Vgs(th) maksimum 3V) sağlar. 6.4mOhm düşük on-resistance değeri ile verimli güç yönetimi ve ısı dağılımı sunar. Surface Mount 8-PowerWDFN paketi ile kompakt PCB tasarımına uygun, -55°C ile 150°C arasında çalışır. Anahtarlama uygulamaları, motor sürüş devreleri, güç denetimi ve batarya yönetim sistemlerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 13A, 26A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 13nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 827pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 800mW, 900mW |
| Rds On (Max) @ Id, Vgs | 6.4mOhm @ 13A, 10V |
| Supplier Device Package | Powerclip-33 |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
