Transistörler - FET, MOSFET - Diziler

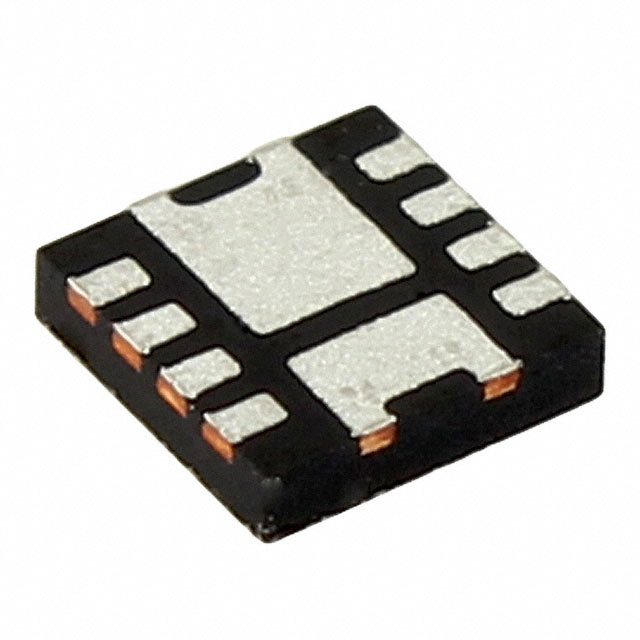

FDPC8012S
MOSFET 2N-CH 25V 13A/26A PWR CLP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDPC8012S
FDPC8012S Hakkında
FDPC8012S, onsemi tarafından üretilen dual N-Channel MOSFET transistörüdür. 25V drain-source voltaj derecesi ile tasarlanmış bu entegre, asimetrik kanal yapısına sahiptir. 13A ve 26A sürekli drain akımı kapasitesi ile güç uygulamalarında kullanılmaya uygun bir komponenttir. Logic Level Gate özelliğine sahip olması, düşük giriş voltajı ile kontrol edilebilmesini sağlar. 7mOhm on-resistance değeri ile verimli anahtarlama performansı sunar. Surface mount 8-PowerWDFN paketinde sunulan bu transistör, anahtarlama güç kaynakları, motor kontrolü, güç dağıtım modülleri ve yüksek akım uygulamalarında yaygın şekilde kullanılır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir çalışma performansı gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 13A, 26A |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) Asymmetrical |
| Gate Charge (Qg) (Max) @ Vgs | 8nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1075pF @ 13V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 800mW, 900mW |
| Rds On (Max) @ Id, Vgs | 7mOhm @ 12A, 4.5V |
| Supplier Device Package | Powerclip-33 |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
