Transistörler - FET, MOSFET - Diziler

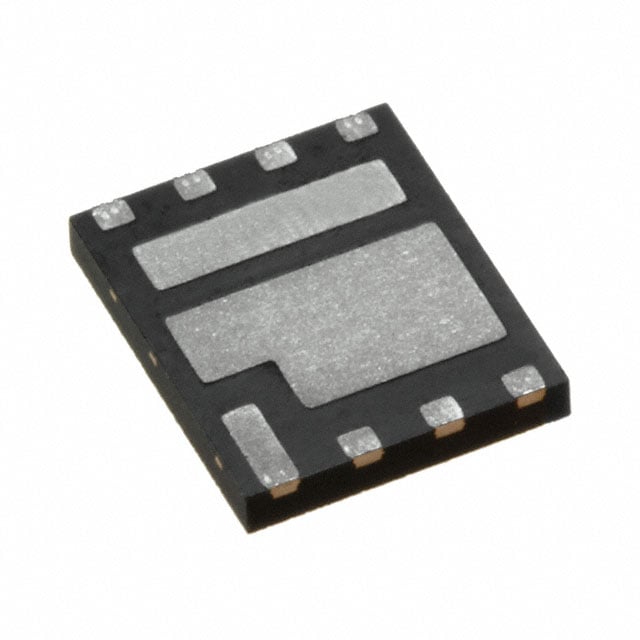

FDPC5030SG
MOSFET 2N-CH 30V PWRCLIP56
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDPC5030
FDPC5030SG Hakkında
FDPC5030SG, onsemi tarafından üretilen dual N-Channel MOSFET transistör dizisidir. 30V Drain-Source voltaj ve 17-25A sürekli dren akımı kapasitesi ile güç uygulamalarında kullanılır. 5mOhm (@ 17A, 10V) on-state direnci, düşük ısı kaybı ve verimli anahtarlama sağlar. PowerWDFN 8-pin paketinde sunulan bu bileşen, -55°C ile 150°C arasında çalışabilir. DC-DC konvertörler, motor kontrol devreleri, anahtarlamali güç kaynakları ve yük anahtarlaması uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 17A, 25A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Asymmetrical |
| Gate Charge (Qg) (Max) @ Vgs | 24nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1715pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 1W, 1.1W |
| Rds On (Max) @ Id, Vgs | 5mOhm @ 17A, 10V |
| Supplier Device Package | Power Clip 56 |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
