Transistörler - FET, MOSFET - Diziler

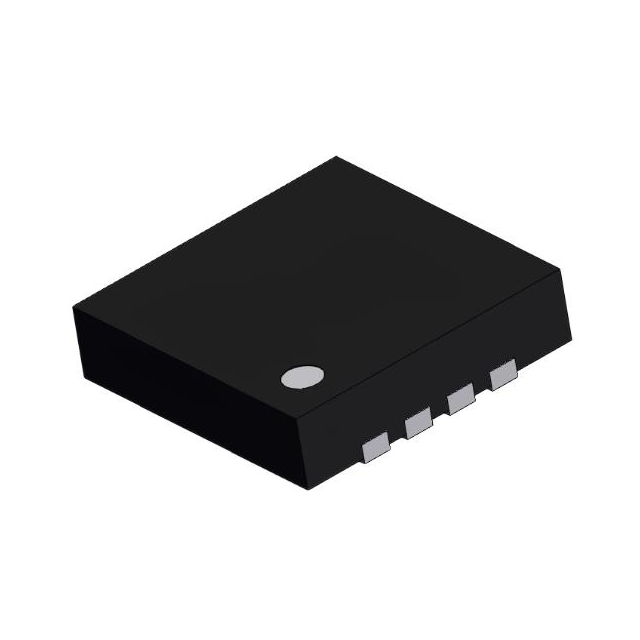

FDPC1012S
POWER FIELD-EFFECT TRANSISTOR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDPC1012S
FDPC1012S Hakkında
FDPC1012S, Rochester Electronics tarafından üretilen dual N-Channel asymmetrical power MOSFET'tir. 25V drain-source gerilimi ile çalışan bu transistör, 88A (Tc) sürekli dren akımı kapasitesine sahiptir. 8-PowerWDFN yüzey montajlı paket ile sunulan komponent, 2.2mOhm (23A, 4.5V) ile 7mOhm (12A, 4.5V) arasında değişen on-direnç (Rds) karakteristiğine ve 8nC ile 25nC arasında kapı yükü değerlerine sahiptir. -55°C ile 150°C sıcaklık aralığında çalışabilen FDPC1012S, sürücü devreleri, güç yönetimi, DC-DC dönüştürücüler, motor kontrol uygulamaları ve yüksek akımlı anahtarlama devreleri gibi endüstriyel ve tüketici uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 13A (Ta), 35A (Tc), 26A (Ta), 88A (Tc) |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Asymmetrical |
| Gate Charge (Qg) (Max) @ Vgs | 8nC @ 4.5V, 25nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1075pF @ 13V, 3456pF @ 13V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 800mW (Ta), 900mW (Ta) |
| Rds On (Max) @ Id, Vgs | 7mOhm @ 12A, 4.5V, 2.2mOhm @ 23A, 4.5V |
| Supplier Device Package | Powerclip-33 |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA, 2.2V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
