Transistörler - FET, MOSFET - Diziler

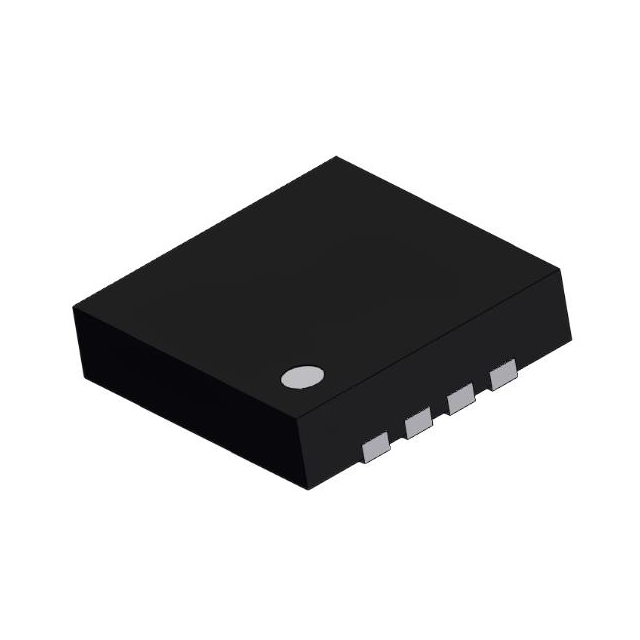

FDPC1002S
POWER FIELD-EFFECT TRANSISTOR, 1
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDPC1002S
FDPC1002S Hakkında
FDPC1002S, Rochester Electronics tarafından üretilen dual N-Channel power MOSFET transistör dizisidir. 8-PowerWDFN SMD paketinde sunulan bu bileşen, 25V Drain-Source gerilimi ve 60A sürekli drenaj akımı kapasitesine sahiptir. 1.8mOhm düşük RDS(on) direnci sayesinde enerji dağılımını azaltır. -55°C ile 150°C çalışma sıcaklık aralığında güvenilir performans sunar. Gate Charge değerleri 19nC ve 64nC olup, hızlı anahtarlama uygulamalarında tercih edilir. Güç yönetimi, motor sürücüleri, LED kontrol devreler ve endüstriyel anahtarlama uygulamalarında kullanılır. Bileşen şu anda üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 13A (Ta), 20A (Tc), 27A (Ta), 60A (Tc) |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 19nC @ 10V, 64nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1240pF @13V, 4335pF @ 13V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C |
| Package / Case | 8-PowerWDFN |
| Part Status | Obsolete |
| Power - Max | 1.6W (Ta), 2W (Ta) |
| Rds On (Max) @ Id, Vgs | 6mOhm @ 13A, 10V, 1.8mOhm @ 27A, 10V |
| Supplier Device Package | Powerclip-33 |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA, 2.2V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
