Transistörler - FET, MOSFET - Diziler

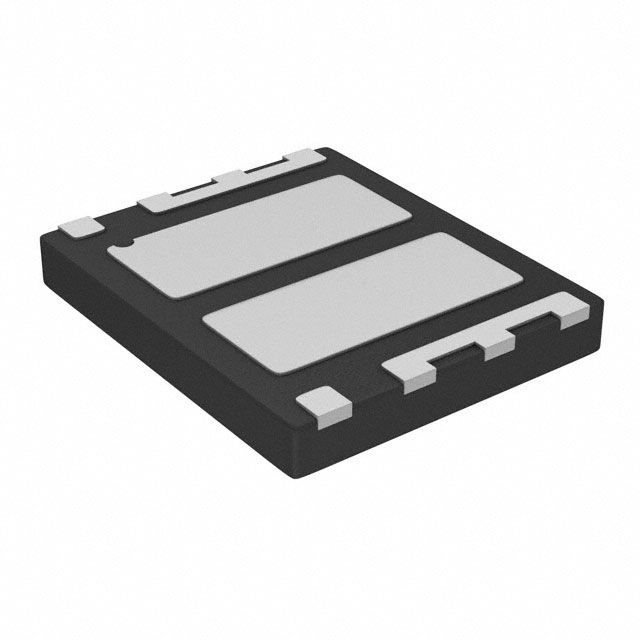

FDMS8095AC
MOSFET N/P-CH 150V 6.2A/1A PWR56
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDMS8095AC
FDMS8095AC Hakkında
FDMS8095AC, onsemi tarafından üretilen çift kanallı (N-Channel ve P-Channel) MOSFET transistördür. 150V drain-source gerilim ve 6.2A (N-Channel) / 1A (P-Channel) sürekli drenaj akımı kapasitesi ile güç uygulamalarında kullanılır. 30mΩ on-resistance ile verimli anahtarlama sağlar. Surface mount PWR56 (8-MLP) paketinde sunulan bu bileşen, DC-DC dönüştürücüler, motor sürücüleri, güç yönetimi devreleri ve anahtarlamalı güç kaynakları gibi uygulamalarda tercih edilir. -55°C ile 150°C arasında çalışabilir ve 30nC gate charge ile hızlı anahtarlama özelliğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6.2A, 1A |
| Drain to Source Voltage (Vdss) | 150V |
| FET Feature | Standard |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 30nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 2020pF @ 75V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 2.3W |
| Rds On (Max) @ Id, Vgs | 30mOhm @ 6.2A, 10V |
| Supplier Device Package | 8-MLP (5x6), Power56 |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
