FDMS8090

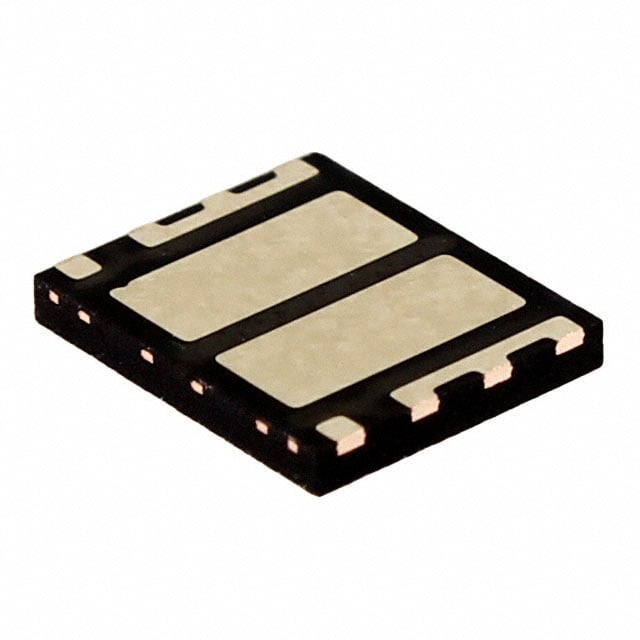

MOSFET 2N-CH 100V 10A PWR56
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDMS8090
FDMS8090 Hakkında
FDMS8090, onsemi tarafından üretilen dual N-Channel MOSFET transistörüdür. 100V drain-source gerilimi ve 10A sürekli drenaj akımı kapasitesi ile güç uygulamalarında kullanılmaya uygun bir bileşendir. Logic level gate özelliğine sahip olan bu transistör, düşük gate charge (27nC @ 10V) ve düşük on-state resistance (13mΩ @ 10A, 10V) değerleriyle anahtarlama uygulamalarında verimli çalışır. 8-PowerWDFN (5x6 mm) yüzey monte paketi ile kompakt tasarımlara entegre edilebilir. -55°C ile 150°C arasındaki geniş çalışma sıcaklığı aralığında motor kontrolü, güç yönetimi ve DC-DC dönüştürücü uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A |
| Drain to Source Voltage (Vdss) | 100V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 27nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1800pF @ 50V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 2.2W |
| Rds On (Max) @ Id, Vgs | 13mOhm @ 10A, 10V |
| Supplier Device Package | 8-MLP (5x6), Power56 |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
