Transistörler - FET, MOSFET - Diziler

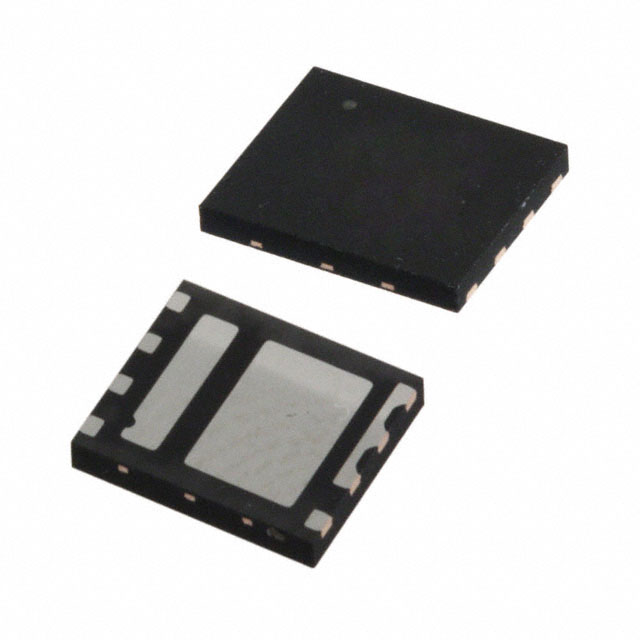

FDMS7700S
MOSFET 2N-CH 30V 12A/22A POWER56
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDMS7700S
FDMS7700S Hakkında
FDMS7700S, onsemi tarafından üretilen dual N-channel MOSFET transistörüdür. 30V drain-source voltaj desteği ile 12A veya 22A continuous drain akımında çalışabilen bu bileşen, logic level gate kontrolü sayesinde düşük gerilim devre uygulamalarında kullanılabilir. 7.5mOhm on-state direnç (Rds On) ile düşük güç kaybı sağlar. Surface mount PowerWDFN paketinde sunulan FDMS7700S, anahtarlama uygulamaları, motor kontrolü, güç dağıtım sistemleri ve DC-DC konverterlerde yaygın olarak kullanılmaktadır. Geniş çalışma sıcaklığı aralığı (-55°C ~ 150°C) ile endüstriyel uygulamalara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12A, 22A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 28nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1750pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 7.5mOhm @ 12A, 10V |
| Supplier Device Package | Power56 |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
