Transistörler - FET, MOSFET - Diziler

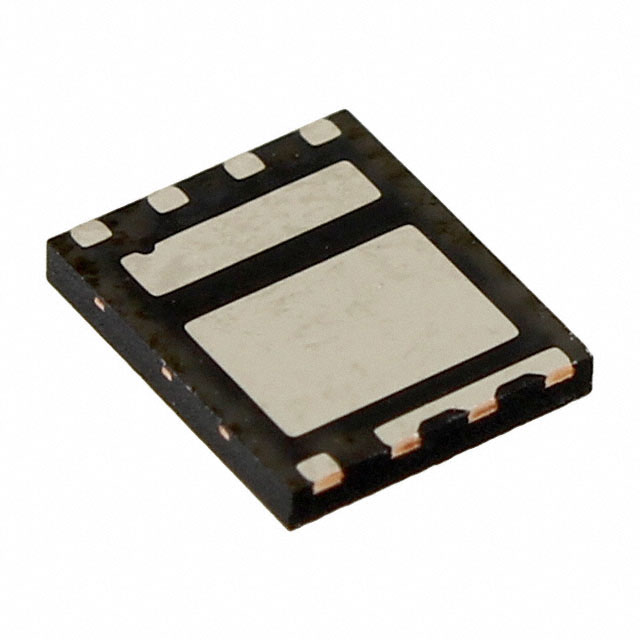

FDMS7620S
MOSFET 2N-CH 30V POWER56
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDMS7620S
FDMS7620S Hakkında
FDMS7620S, onsemi tarafından üretilen dual N-channel MOSFET transistöridir. 30V drain-source voltaj derecesi ile düşük güç uygulamalarında kullanılır. Logic level gate özelliğine sahip bu bileşen, 10.1A ve 12.4A sürekli drenaj akımı kapasitesiyle çalışabilir. 20mOhm maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. Surface mount (SMD) paketinde sunulan FDMS7620S, güç yönetimi, motor kontrolü, LED sürücüsü ve genel anahtarlama uygulamalarında tercih edilir. -55°C ile 150°C arasında güvenli çalışma aralığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10.1A, 12.4A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 11nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 608pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 10.1A, 10V |
| Supplier Device Package | Power56 |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
