Transistörler - FET, MOSFET - Diziler

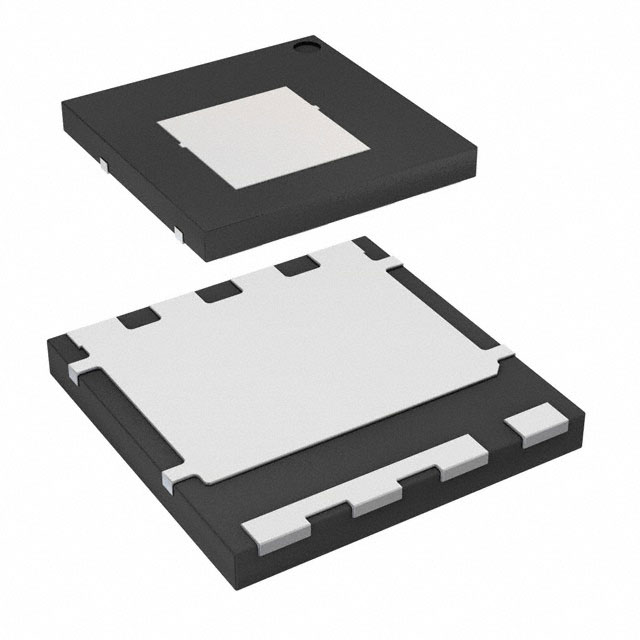

FDMS7620S-F106
MOSFET 2N-CH 30V POWER56
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDMS7620S
FDMS7620S-F106 Hakkında
FDMS7620S-F106, onsemi tarafından üretilen 2 N-Channel Half Bridge MOSFET transistördür. 30V drain-source voltaj desteği ve 10.1A/12.4A sürekli drain akımı kapasitesi ile güç yönetimi uygulamalarında kullanılır. 20mOhm on-state direnci, düşük gate charge değeri (11nC @ 10V) ve 608pF input kapasitesi ile verimli anahtarlama sağlar. Surface Mount Power56 paketinde sunulan bu bileşen, DC-DC dönüştürücüler, motor kontrol devreleri ve güç dağıtım uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10.1A, 12.4A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 11nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 608pF @ 15V |
| Mounting Type | Surface Mount |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 10.1A, 10V |
| Supplier Device Package | Power56 |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
