Transistörler - FET, MOSFET - Diziler

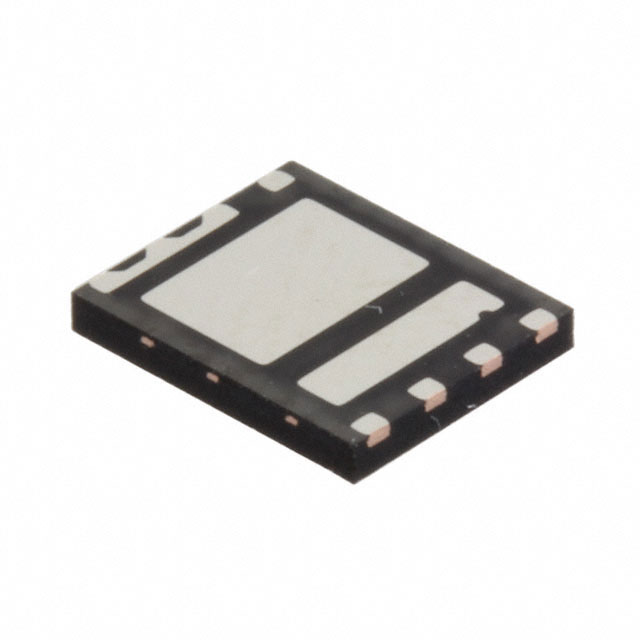

FDMS7608S
MOSFET 2N-CH 30V 12A/15A POWER56
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDMS7608S
FDMS7608S Hakkında
FDMS7608S, onsemi tarafından üretilen dual N-Channel MOSFET transistör dizisidir. 30V drain-source gerilimi ve 12A/15A sürekli dren akımı kapasitesine sahiptir. Logic Level Gate özelliği ile düşük gerilim kontrol sinyalleri ile çalışabilir. 10mOhm RDS(on) değeri ile verimli anahtarlama performansı sağlar. Surface Mount Power56 paketinde sunulan bu bileşen, güç yönetimi, motorlar kontrol, LED sürücüleri ve anahtarlama uygulamalarında kullanılır. -55°C ile 150°C arasında güvenilir çalışma sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12A, 15A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 24nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1510pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 10mOhm @ 12A, 10V |
| Supplier Device Package | Power56 |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
