Transistörler - FET, MOSFET - Diziler

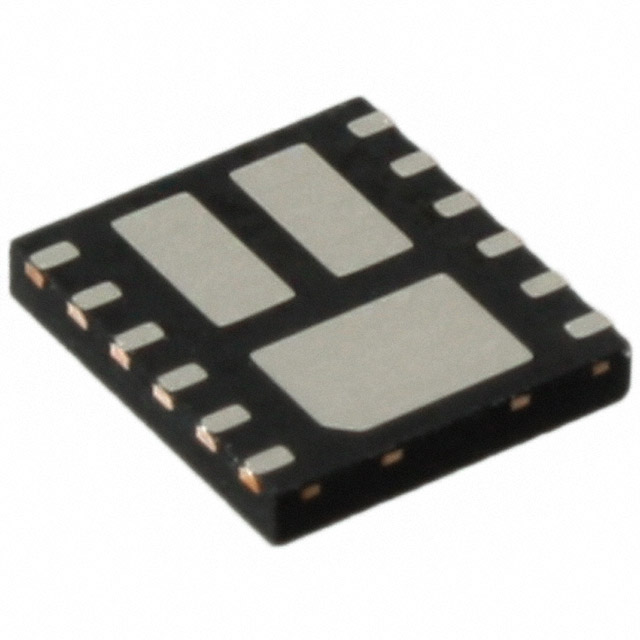

FDMQ86530L
MOSFET 4N-CH 60V 8A 12MLP
- Üretici
- onsemi
- Paket/Kılıf
- 12-WDFN Exposed Pad
- Seri / Aile Numarası
- FDMQ86530L
FDMQ86530L Hakkında
FDMQ86530L, onsemi tarafından üretilen 4 N-Channel MOSFET dizisi olup H-Bridge konfigürasyonunda tasarlanmıştır. 60V Drain-Source gerilim yeteneği ve 8A sürekli Drain akımı ile orta güç uygulamalarına uygundur. Logic Level Gate özelliği sayesinde düşük kontrol geriliminde çalışabilir. 17.5mOhm Rds(On) değeri ile ısıl kayıpları minimalize eder. Surface Mount 12-WDFN pakajında sunulan bileşen, motor kontrol, anahtarlama devreleri, güç yönetimi ve DC-DC dönüştürücü uygulamalarında kullanılır. -55°C ile 150°C çalışma sıcaklık aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8A |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Logic Level Gate |
| FET Type | 4 N-Channel (H-Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 33nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 2295pF @ 30V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 12-WDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 1.9W |
| Rds On (Max) @ Id, Vgs | 17.5mOhm @ 8A, 10V |
| Supplier Device Package | 12-MLP (5x4.5) |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
