Transistörler - FET, MOSFET - Diziler

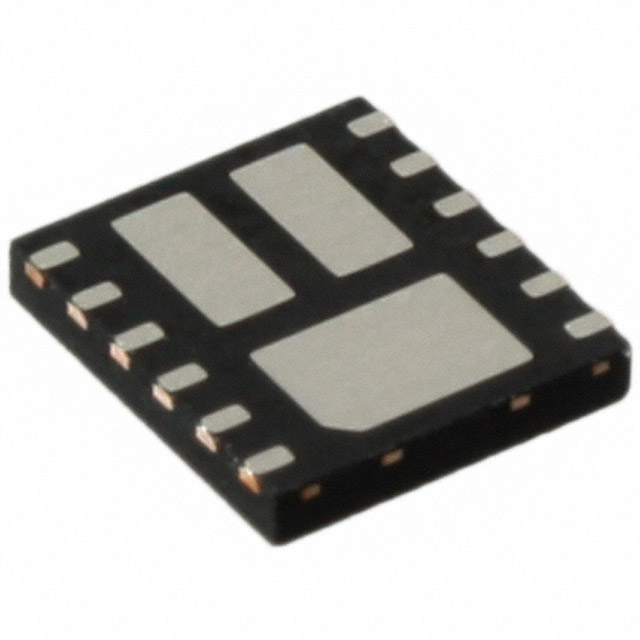

FDMQ8403
MOSFET 4N-CH 100V 3.1A 12MLP
- Üretici
- onsemi
- Paket/Kılıf
- 12-WDFN Exposed Pad
- Seri / Aile Numarası
- FDMQ8403
FDMQ8403 Hakkında
FDMQ8403, onsemi tarafından üretilen 4 N-Channel MOSFET dizisidir. H-Bridge konfigürasyonunda tasarlanmış olan bu bileşen, 100V drain-source voltaj kapasitesine ve 3.1A sürekli dren akımına sahiptir. 110mOhm RDS(on) değeri ile düşük dirençli anahtarlama özellikleri sunar. 1.9W maksimum güç disipasyonu ve 5nC gate charge ile hızlı komütasyon sağlar. 12-WDFN Exposed Pad paketinde sunulan bileşen, motor kontrol, güç yönetimi, DC-DC konvertörler ve anahtarlamalı güç uygulamalarında kullanılır. -55°C ile 150°C arasında çalışma sıcaklık aralığı geniş uygulama ortamlarını destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.1A |
| Drain to Source Voltage (Vdss) | 100V |
| FET Feature | Standard |
| FET Type | 4 N-Channel (H-Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 5nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 215pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 12-WDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 1.9W |
| Rds On (Max) @ Id, Vgs | 110mOhm @ 3A, 10V |
| Supplier Device Package | 12-MLP (5x4.5) |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
