Transistörler - FET, MOSFET - Diziler

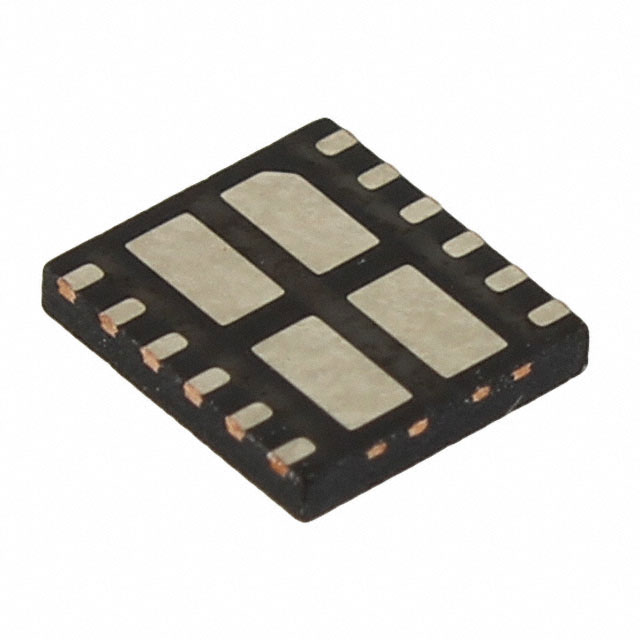

FDMQ8203
MOSFET 2N/2P-CH 100V/80V 12-MLP
- Üretici
- onsemi
- Paket/Kılıf
- 12-WDFN Exposed Pad
- Seri / Aile Numarası
- FDMQ8203
FDMQ8203 Hakkında
FDMQ8203, onsemi tarafından üretilen 2 N-Channel ve 2 P-Channel MOSFET içeren entegre bir H-Bridge konfigürasyonudur. 12-WDFN (5x4.5mm) Surface Mount paketinde sunulan bu komponent, 100V/80V Drain-Source voltaj desteği ile yüksek gerilim uygulamalarında kullanılır. 3.4A ve 2.6A sürekli drenaj akımı kapasitesine sahip olan FDMQ8203, Motor kontrol, DC-DC dönüştürücüler, LED sürücüleri ve güç anahtarlama uygulamalarında tercih edilir. Logic Level Gate özelliği sayesinde düşük gerilim kontrol sinyalleri ile çalışabilir. -55°C ile +150°C arasında çalışma sıcaklık aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.4A, 2.6A |
| Drain to Source Voltage (Vdss) | 100V, 80V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N and 2 P-Channel (H-Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 5nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 210pF @ 50V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 12-WDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 2.5W |
| Rds On (Max) @ Id, Vgs | 110mOhm @ 3A, 10V |
| Supplier Device Package | 12-MLP (5x4.5) |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
