Transistörler - FET, MOSFET - Diziler

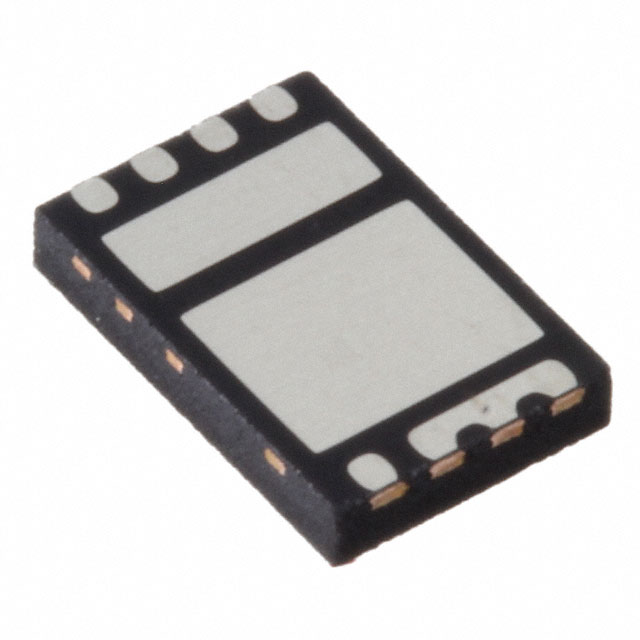

FDML7610S
MOSFET 2N-CH 30V 12A/17A 8MLP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDML7610S
FDML7610S Hakkında
FDML7610S, onsemi tarafından üretilen dual N-channel MOSFET transistördür. 30V drain-source voltaj desteği ve 12A/17A sürekli drenaj akımı kapasitesi ile güç uygulamalarında kullanılır. Logic level gate özellikleri sayesinde düşük voltaj kontrol sinyalleriyle çalıştırılabilir. 7.5mOhm on-state direnç değeri ile verimli anahtarlama sağlar. Surface mount 8-PowerWDFN paketinde üretilen bu bileşen, motor kontrolü, DC-DC konverter, güç yönetimi ve anahtarlama uygulamalarında tercih edilir. -55°C ile 150°C arasında güvenilir çalışma sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12A, 17A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 28nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1750pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 800mW, 900mW |
| Rds On (Max) @ Id, Vgs | 7.5mOhm @ 12A, 10V |
| Supplier Device Package | 8-MLP (3x4.5) |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
