Transistörler - FET, MOSFET - Diziler

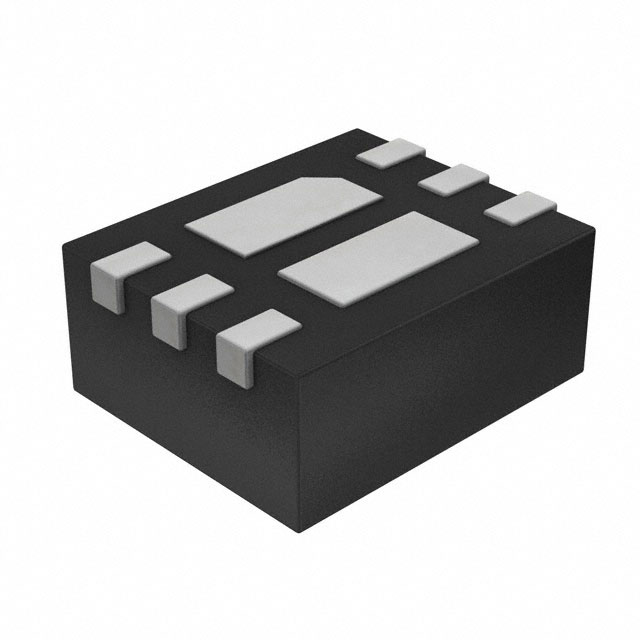

FDMJ1032C
MOSFET N/P-CH 20V 3.2A/2.5A SC75
- Üretici
- onsemi
- Paket/Kılıf
- 6-WFDFN Exposed Pad
- Seri / Aile Numarası
- FDMJ1032C
FDMJ1032C Hakkında
FDMJ1032C, onsemi tarafından üretilen dual N ve P-Channel MOSFET transistördür. 20V Drain-Source gerilimi ile çalışan bu bileşen, 3.2A (N-Channel) ve 2.5A (P-Channel) sürekli drain akımı kapasitesine sahiptir. Logic level gate özelliğine sahip olan transistör, 1.5V eşik gerilimi ile düşük gerilim uygulamalarında kullanılabilir. 90mΩ'luk düşük Rds(on) değeri ve 3nC gate yükü, verimli anahtarlama işlemleri sağlar. Surface mount 6-WFDFN paketinde sunulan ve 800mW maksimum güce sahip olan bu bileşen, güç yönetimi, DC-DC dönüştürücüler, motor kontrolü ve anahtarlama uygulamalarında kullanılır. -55°C ile +150°C sıcaklık aralığında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.2A, 2.5A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 3nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 270pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-WFDFN Exposed Pad |
| Part Status | Obsolete |
| Power - Max | 800mW |
| Rds On (Max) @ Id, Vgs | 90mOhm @ 3.2A, 4.5V |
| Supplier Device Package | SC-75, MicroFET |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
