Transistörler - FET, MOSFET - Diziler

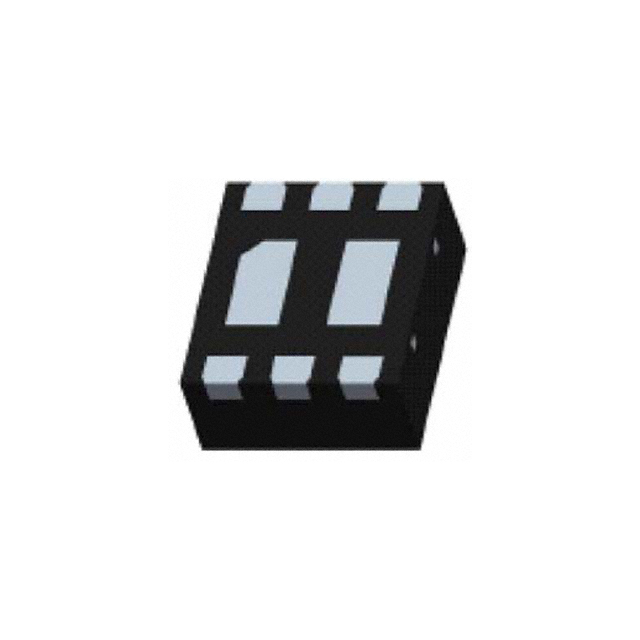

FDMJ1023PZ
SMALL SIGNAL P-CHANNEL MOSFET
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 6-WFDFN Exposed Pad
- Seri / Aile Numarası
- FDMJ1023
FDMJ1023PZ Hakkında
FDMJ1023PZ, Rochester Electronics tarafından üretilen küçük sinyal dual P-channel MOSFET transistördür. Logic level gate özelliğine sahip bu bileşen, 20V drain-source gerilimi ve 2.9A sürekli drenaj akımı kapasitesine sahiptir. 112mOhm (Vgs=4.5V, Id=2.9A) on-resistance değeri ile düşük güç kayıplarını sağlar. 6-WFDFN exposed pad paketinde sunulan bu transistör, anahtarlama uygulamaları, güç yönetimi devreleri ve sinyal kontrol sistemlerinde kullanılır. -55°C ile 150°C arasında çalışabilir ve maksimum 700mW güç tüketebilir. Logic level gate özelliği nedeniyle düşük voltaj kontrol sinyalleriyle doğrudan uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.9A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 6.5nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 400pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-WFDFN Exposed Pad |
| Part Status | Obsolete |
| Power - Max | 700mW |
| Rds On (Max) @ Id, Vgs | 112mOhm @ 2.9A, 4.5V |
| Supplier Device Package | SC-75, MicroFET |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
