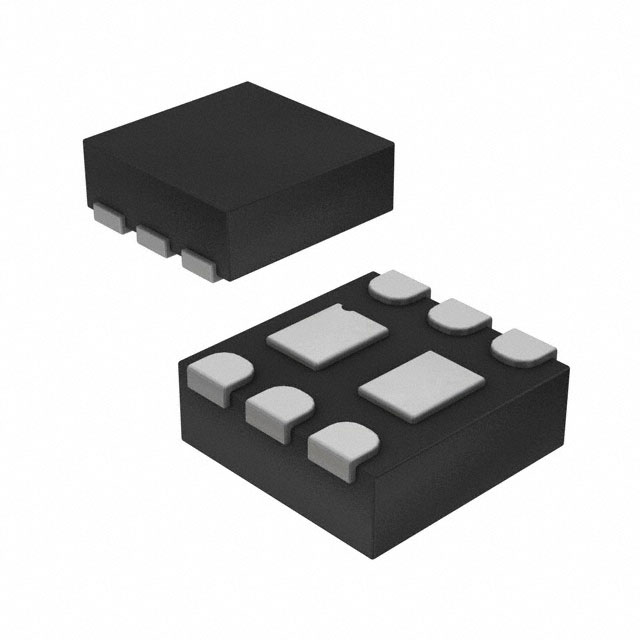

FDME1034CZT
MOSFET N/P-CH 20V 6-MICROFET
- Üretici
- onsemi
- Paket/Kılıf
- 6-UFDFN Exposed Pad
- Seri / Aile Numarası
- FDME1034
FDME1034CZT Hakkında
FDME1034CZT, onsemi tarafından üretilen tümleşik N-channel ve P-channel MOSFET çiftidir. 20V Drain-Source gerilim sınırlaması ve 3.8A (N-channel) ile 2.6A (P-channel) sürekli drenaj akımı kapasitesi ile çalışır. Logic Level Gate özelliğine sahip olup, 4.5V Vgs'de 66mOhm on-resistance (Rds On) değerine ulaşır. Düşük gate charge (4.2nC) ve kompakt 6-UFDFN SMD paketlemesi sayesinde anahtarlama uygulamaları, güç yönetimi, step-down dönüştürücüler ve sürücü entegreleri ile kullanılır. -55°C ile +150°C (Junction) sıcaklık aralığında çalışan bileşen, 600mW maksimum güç dağıtma kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.8A, 2.6A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 4.2nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 300pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-UFDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 600mW |
| Rds On (Max) @ Id, Vgs | 66mOhm @ 3.4A, 4.5V |
| Supplier Device Package | 6-MicroFET (1.6x1.6) |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
