Transistörler - FET, MOSFET - Diziler
FDME1024NZT

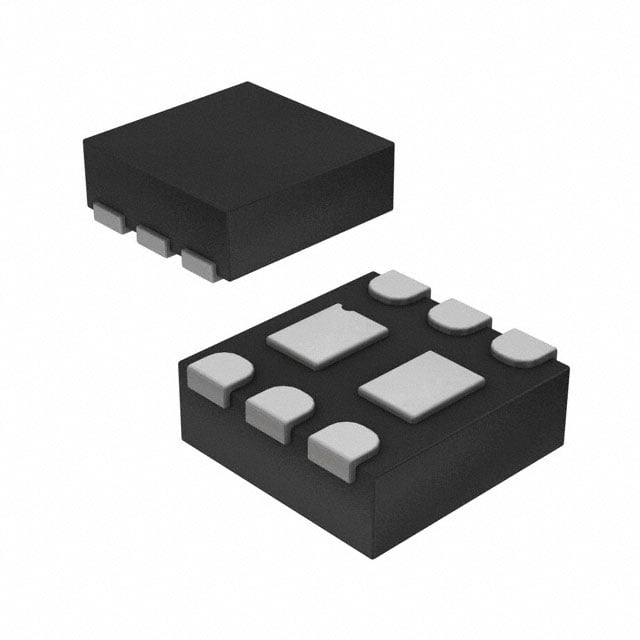

MOSFET 2N-CH 20V 3.8A 6-MICROFET
- Üretici
- onsemi
- Paket/Kılıf
- 6-UFDFN Exposed Pad
- Seri / Aile Numarası
- FDME1024NZ
FDME1024NZT Hakkında
FDME1024NZT, onsemi tarafından üretilen dual N-Channel MOSFET transistör dizisidir. 20V Vdss ve 3.8A sürekli dren akımı ile çalışan bu bileşen, logic level gate özelliğine sahiptir ve düşük on-resistance (66mOhm @ 4.5V) sunar. 6-UFDFN MicroFET paketinde sunulan bu MOSFET, anahtarlama uygulamaları, motor kontrolü, güç yönetimi ve LED sürücülerinde kullanılır. -55°C ile 150°C arasında çalışan cihaz, 600mW güç tüketiminde tasarlanmıştır. Hızlı anahtarlama performansı ve düşük kapasitans değerleri sayesinde yüksek frekanslı uygulamalara uygundur. Surface mount bağlantısı PCB tasarımında kompakt çözümler sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.8A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 4.2nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 300pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-UFDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 600mW |
| Rds On (Max) @ Id, Vgs | 66mOhm @ 3.4A, 4.5V |
| Supplier Device Package | 6-MicroFET (1.6x1.6) |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
