Transistörler - FET, MOSFET - Diziler

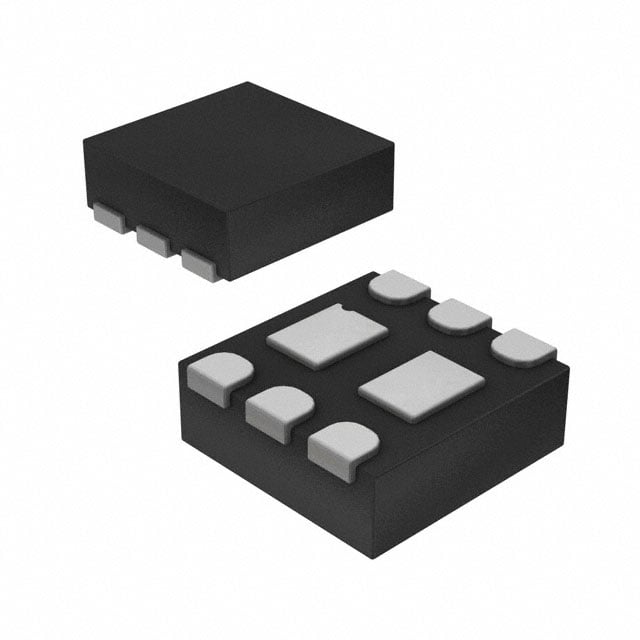

FDME1023PZT
MOSFET 2P-CH 20V 2.6A 6MICROFET
- Üretici
- onsemi
- Paket/Kılıf
- 6-UFDFN Exposed Pad
- Seri / Aile Numarası
- FDME1023
FDME1023PZT Hakkında
FDME1023PZT, onsemi tarafından üretilen dual P-Channel MOSFET transistörüdür. 20V drain-source voltaj derecesinde ve 2.6A sürekli drenaj akımı kapasitesiyle çalışır. Logic level gate özelliği sayesinde düşük voltajlı kontrol sinyalleriyle yönetilir. 142mOhm on-resistance değeriyle anahtarlama uygulamalarında verimli performans sağlar. 6-UFDFN MicroFET paketinde sunulan bu bileşen, güç yönetimi, LED sürücüleri, batarya koruma devreleri ve düşük güçlü anahtarlama uygulamalarında kullanılır. -55°C ile 150°C arasında çalışır ve 600mW maksimum güç tüketimi özellikleriyle gömülü sistemler ve taşınabilir cihazlarda yer alır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.6A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 7.7nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 405pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-UFDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 600mW |
| Rds On (Max) @ Id, Vgs | 142mOhm @ 2.3A, 4.5V |
| Supplier Device Package | 6-MicroFET (1.6x1.6) |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
